2-46 ArcGlide THC Manuel d’instructions
INSTALLATION

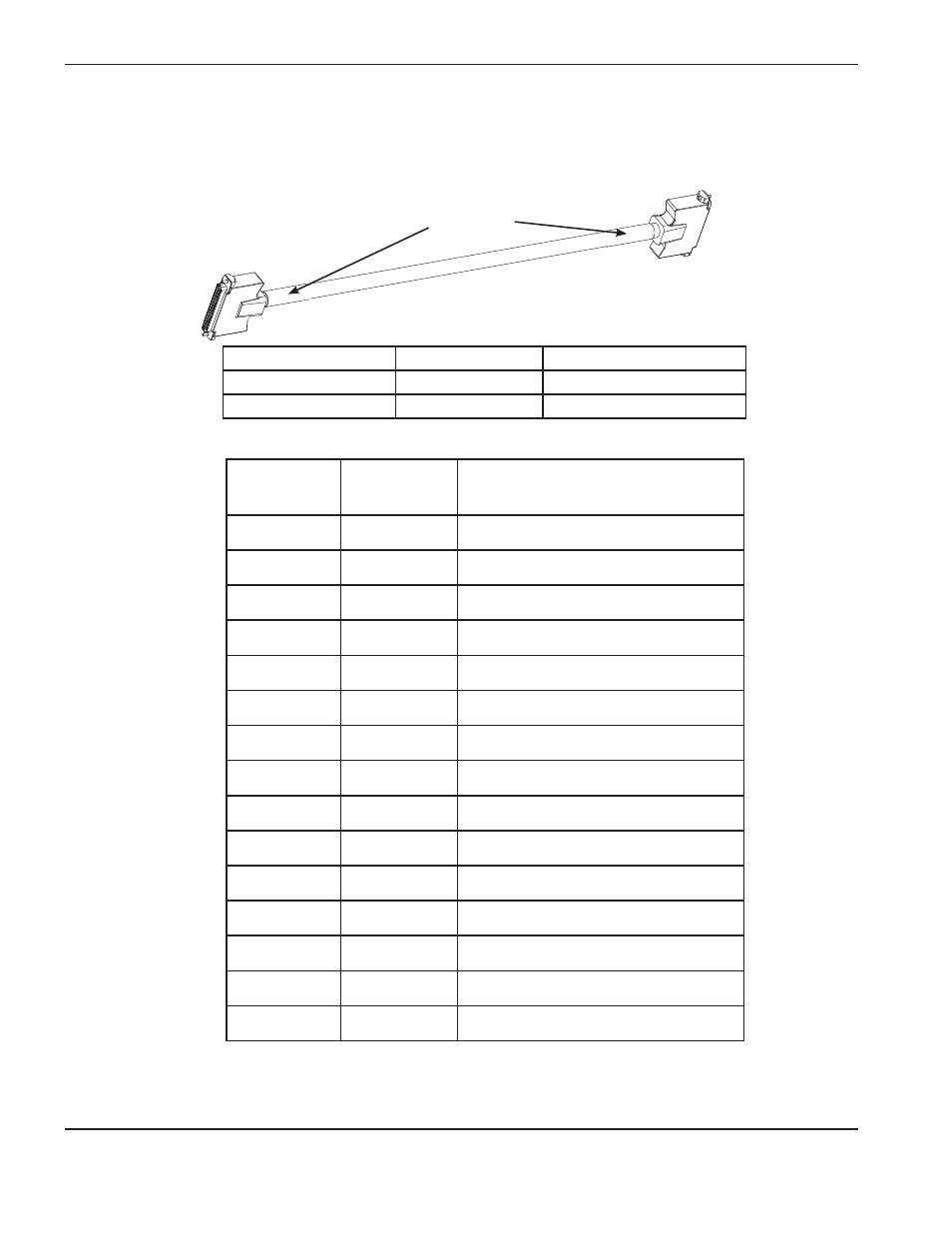

Câble d’interface plasma non en série
Ce câble connecte le circuit imprimé de l’interface plasma ArcGlide et le panneau de commande à l’intérieur du système
plasma. Utiliser ce câble uniquement lorsque la CNC offre la communication en série directement au panneau de commande.
Numéro de référence Longueur Utilisé dans
223192 61 cm HPR130XD, HPR260XD
223193 2,3 m HPR400XD
Nº du contact Couleur Nom du signal
1 Non connecté
2 Non connecté
3 Non connecté
4 Non connecté
5 Non connecté
6 Noir Mouvement, entrée +
7 Bleu Mouvement, entrée –
8 Noir Erreur, entrée +
9 Jaune Erreur, entrée –
10 Noir Erreur de décélération progressive, entrée +
11 Brun Erreur de décélération progressive, entrée –
12 Noir Pas prêt, entrée +
13 Orange Pas prêt, entrée –
14 Noir Réserve, entrée +
15 Blanc Réserve, entrée –
gaine rouge thermorétractable
2
