Hypertherm THC ArcGlide - Manuel (Page 74)

2-40 ArcGlide THC Manuel d’instructions
INSTALLATION
2
Notes :
• Les signaux d’entrée (contacts 2 à 6) utilisent 24 V c.c.;
les signaux de sortie (contacts 8 à 14) utilisent des
fermetures de contact sec à 24 V c.c.
• Pour plus de renseignements au sujet des signaux E/S de la
console opérateur séparée, consulter les signaux d’interface
séparée ArcGlide.
* Les numéros de contacts des deux extrémités du câble sont les mêmes.
Numéro de référence Longueur
223216 3,0 m
223217 6,0 m
223121 7,5 m
223218 10,5 m
223006 15,0 m
223111 23,0 m
223112 30,5 m
223113 45,5 m
223114 61,0 m

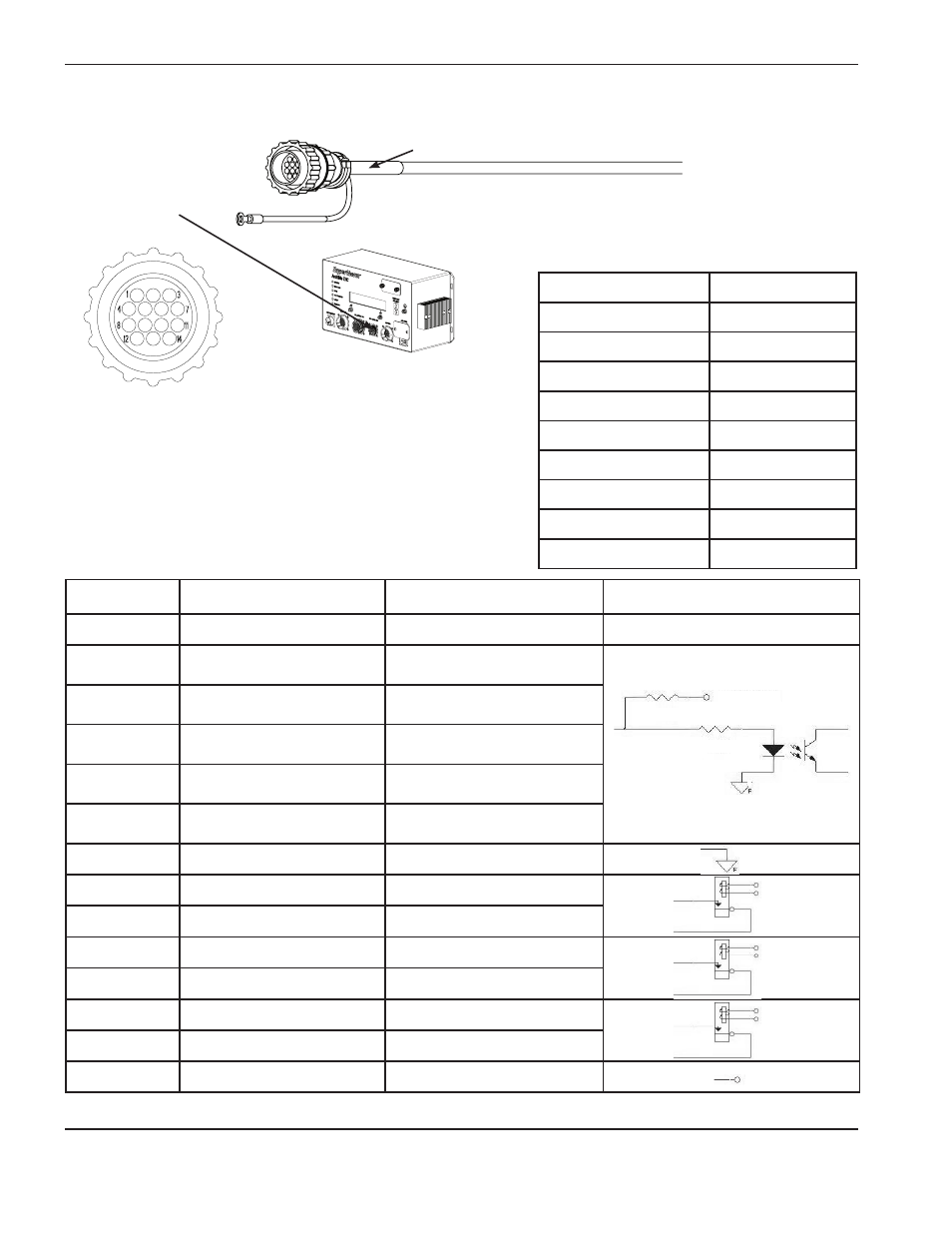

Câble E/S de la console opérateur
Bande verte
Connecter cette extrémité
au connecteur du module
de commande avec
le cercle vert.
Ajouter le connecteur
approprié à la console
à cette extrémité.
Communiquer avec
le fournisseur de
console pour plus
de renseignements.
Nº du contact* Couleur Nom du signal Circuit de contact sec
1 Noir Non connecté
2 Blanc
Commutateur de désactivation
manuelle, entrée +
3 Rouge
Commutateur de sélection
manuelle, entrée +
4 Vert
Commutateur pour monter
la torche, entrée +
5 Orange
Commutateur pour descendre
la torche, entrée +
6 Bleu
Commutateur de réserve,
entrée +
7 Blanc/Noir Commun
8 Rouge/noir Sortie A de la torche activée
9 Vert/noir Sortie B de la torche activée
10 Orange/noir Erreur de sortie A
11 Bleu/noir Erreur de sortie B
12 Noir/blanc Sortie de réserve A
13 Rouge/blanc Sortie de réserve B
14 Vert/blanc Sortie d’alimentation +24 V c.c.
3,9 K
3,9 K
+24 V
+24 V
B
A
A
B
B
A
A
B
B
A
A
B
normalement
ouvert
normalement
ouvert
normalement
ouvert
