ArcGlide THC Manuel d’instructions 2-13
Exemples de configuration

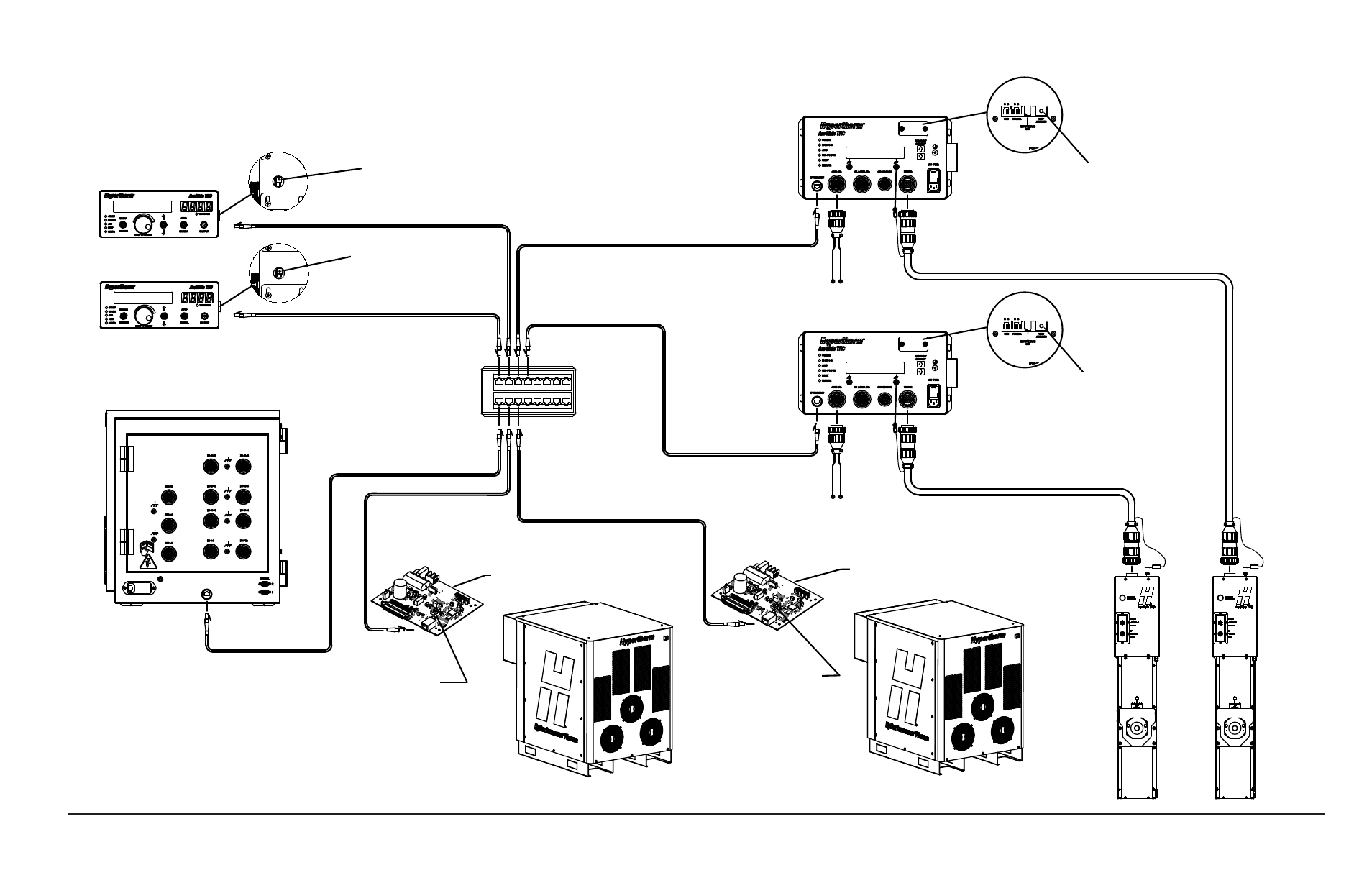

Plusieurs ArcGlide THC avec une connection Hypernet à une CNC EDGE Pro et un système plasma HPR ou HPRXD
HYPERNET
HMI (en option)
HMI (en option)
CNC EDGE Pro
Commutateur rotatif
d’adresse, mis à 2
Commutateur rotatif
d’adresse, mis à 1
Câble Ethernet blindé, jusqu’à 61 m
Commutateur Ethernet industriel
à 5, 8 ou 16 ports
Interface plasma Hypernet (141161),
installée sur le système plasma (ci-dessous)
Commutateur rotatif
d’adresse, mis à 1
HPR130, HPR260, HPR130XD,
HPR260XD, HPR400XD avec un
adaptateur Ethernet intégré ou un nécessaire
Ethernet en option.
Commutateur rotatif
d’adresse, mis à 1
Module de commande ArcGlide
Câble d’interface lève-torche
Commutateur rotatif
d’adresse, mis à 2
Module de commande ArcGlide
Verrouillage
Lève-torches
ArcGlide
Commutateur rotatif
d’adresse, mis à 2
Câble d’interface lève-torche
Interface plasma Hypernet (141161),
installée sur le système plasma
(ci-dessous)
Verrouillage
2
