ArcGlide THC
Manuel d’instructions
2-23
A
17
18
INPUT 12
OUTPUT 10
OUTPUT 11
OUTPUT 12
5
7
1
26
25
INTERLOCK
12
32
31
30
MOTION
CYCLE START
AVC DISABLE
IHS SYNC
24V COMMON
COMMON
31
24V
PULL UP
24V
PULL UP
24V
PULL UP
CYCLE START
RELAY
RELAY
BREAKAWAY
BREAKAWAY
37
11
INPUT 11
22
21
COMMON
JUMPER
JUMPER
COMMON
29
30
TORCH
B
D S
D S
CNC PLASMA
INPUT
24V
+24V
+24V

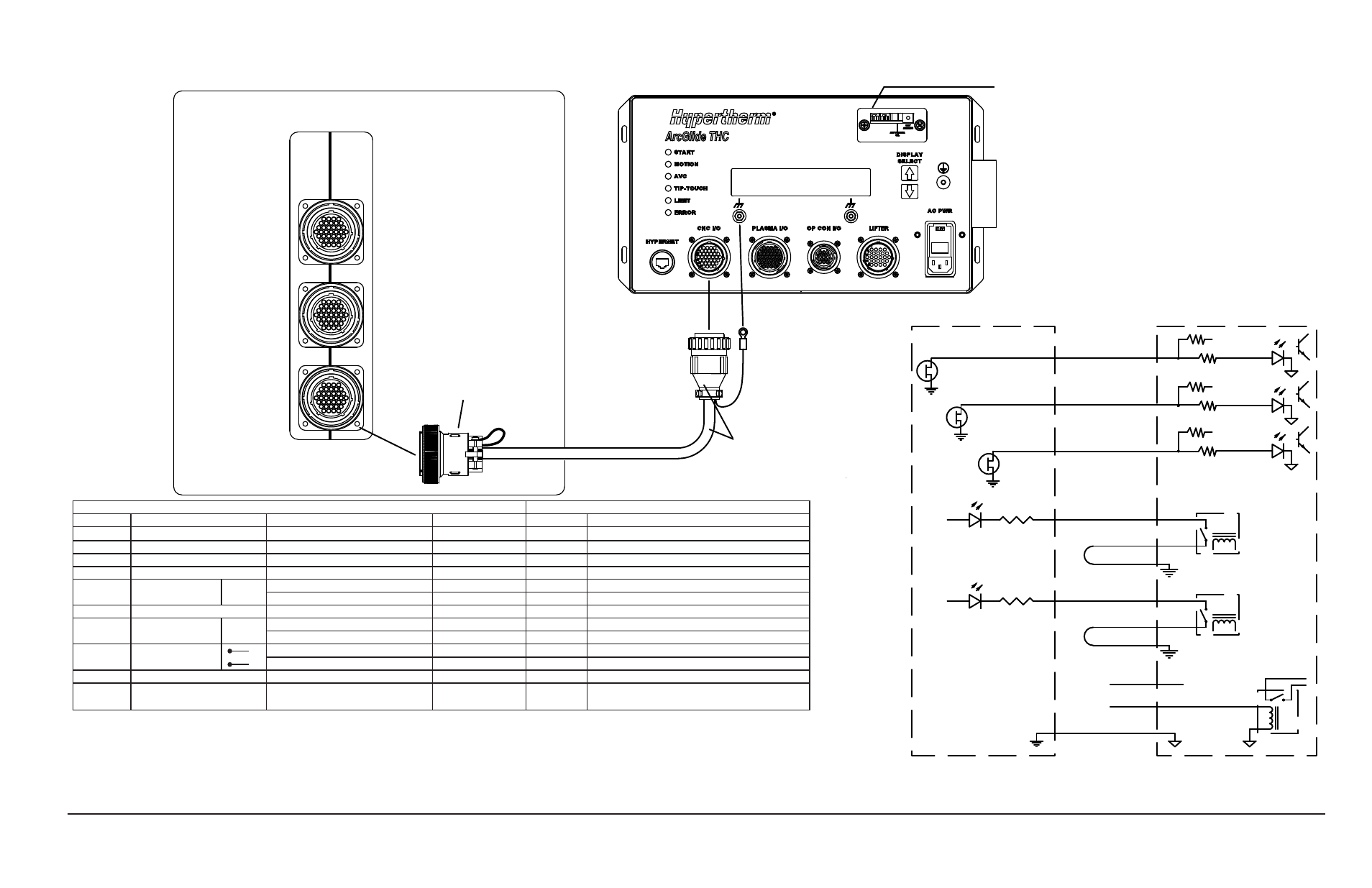

Interface CNC ArcGlide avec connexion séparée à une CNC Picopath
Module de commande ArcGlide
Sélectionner les contacts secs en
glissant le commutateur à D.
Câble d’interface CNC
ArcGlide
CNC avec interface Picopath
Kit de connexion Picopath
(228490)
Axes 3, 4
Axes 1, 2
E/S
CNC Picopath borne A
Module de commande
ArcGlide borne B
CNC Picopath borne (A), terminée pendant l’installation
ArcGlide borne (B), terminée par Hypertherm
Contact Fonction
Nom de mappage Phoenix
Couleur des fils Contact Signal
32
Sortie 12
Commande de coupe
Rouge
1
Démarrage cycle, entrée+
31
Sortie 11
Attente d’allumage
Bleu
7
Sync. IHS, entrée+
30
Sortie 10
Désactiver la hauteur de la torche
Vert
5
Désactiver AVC, entrée +
12
Entrée 12
Détection de coupe 1
Vert
17
Mouvement machine, sortie A
Relier par cavalier
⊂
Rouge
18
Mouvement machine, sortie B
Bleu
29
Commun
11
Entrée 11
Collision de la torche
Jaune
21
Décrochage de la torche, sortie A
Relier par cavalier
⊂
Rouge
22
Décrochage de la torche, sortie B
Vert
30
Commun
Commutateur
externe
Orange
25
Verrouillage, entrée+
Rouge
26
Verrouillage, entrée–
37
Commun 24 V
Jaune
31
Commun
Coquille
arrière
Terre
Terre
• Commencer avec le câble d’interface CNC ArcGlide fourni par Hypertherm et terminer la borne Picopath.
• Cet exemple utilise les sorties CNC 10, 11 et 12 et les entrées 11 et 12. Mapper les E/S dans le logiciel Phoenix en conséquence.
• Plusieurs fils sont de la même couleur. Vérifier les connexions d’un contact à l’autre avant de brancher les câbles dans le matériel.
• Un câblage incorrect peut endommager les circuits Picopath ou ArcGlide de façon permanente.
• Mettre les entrées CNC ArcGlide sur contact sec à l’aide du commutateur sur le module de commande.
• Le verrouillage ArcGlide doit être satisfait (verrouillé) pour permettre le mouvement ArcGlide.
2
