4-42 ArcGlide THC Manuel d’instructions
ENTRETIEN

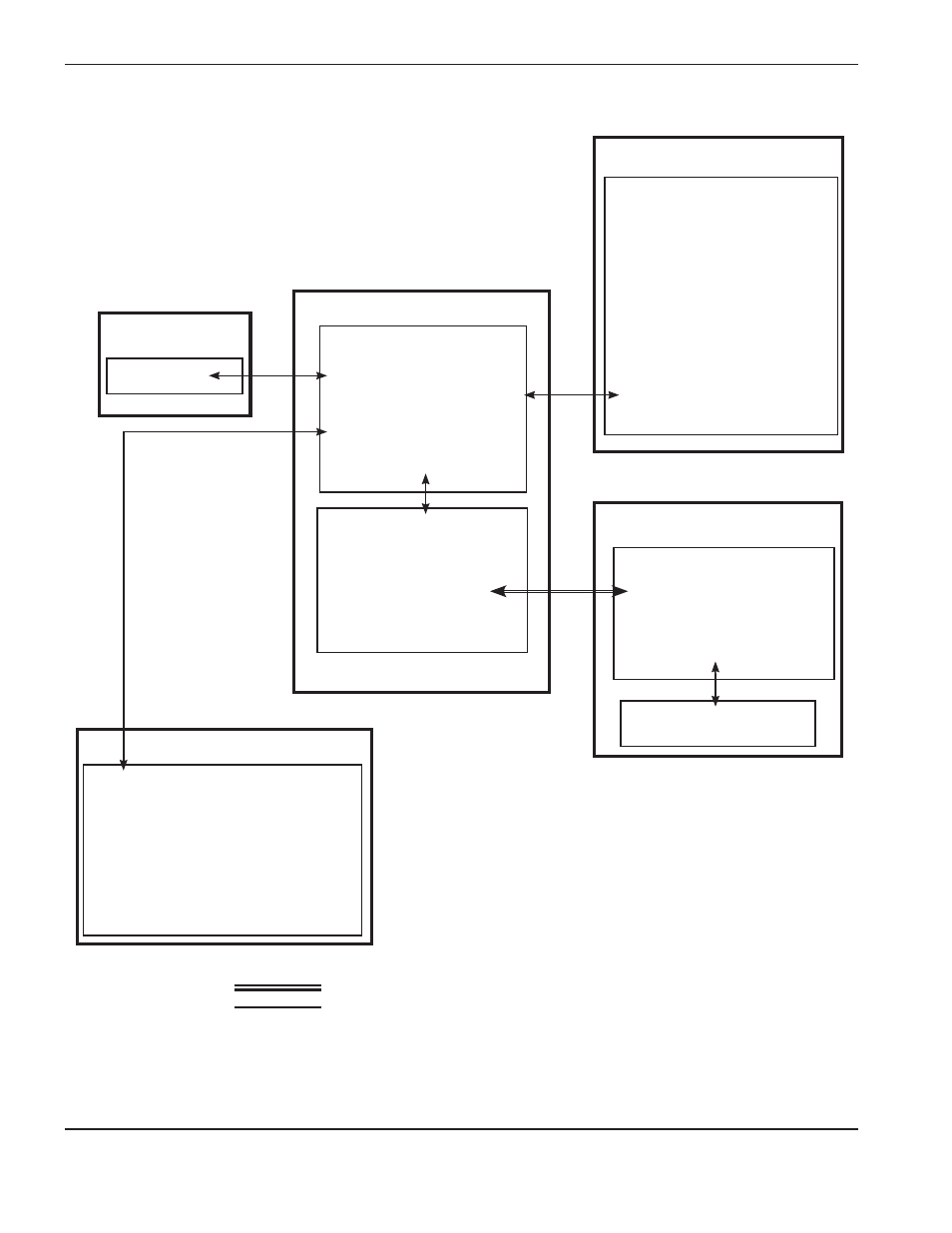

Schéma de bloc CI pour une configuration séparée
Système plasma
HMI
Circuit imprimé du processeur de la HMI
Module de caractères ACL
DEL du panneau avant
Connecteur Ethernet
Interface d’affichage à 7 segments
Circuit imprimé de l’affichage
7-segments de la HMI
Interconnexion de CI
Circuit imprimé du processeur THC
Module de caractères ACL
DEL du panneau avant
Connecteur Ethernet
Circuit imprimé d’interface THC
Interface CNC
Interface lève-torche
Interface console-opérateur
Interface plasma séparée
Interconnexion de CI
Circuit imprimé d’interface lève-torche
Interface de l’encodeur du frein moteur
Contacteur fin de course supérieure/
inférieure
Contact de la pointe
Commutateur d’activation du poste
Commutateur monter/descendre manuel
Interrupteur de décrochage
Pointeur au laser
Voyant d’activité du poste
Interface lève-torche
Interface plasma séparée
Circuit imprimé d’interface plasma
Tension de l’arc
* Sorties de fermeture de contact provenant du THC
* Entrées de fermeture de contact allant au THC
E/S CNC
Module de commande
Lève-torche
CNC
Légende :
Connexion Hypernet
Connexion séparée
