ArcGlide THC Manuel d’instructions 4-55
ENTRETIEN
DEL*
Numéro Couleur Signal
D1 Vert Plasma activé
D2 Vert Amorçage plasma
D3 Vert Transfert de l’arc
D4 Vert THC activé

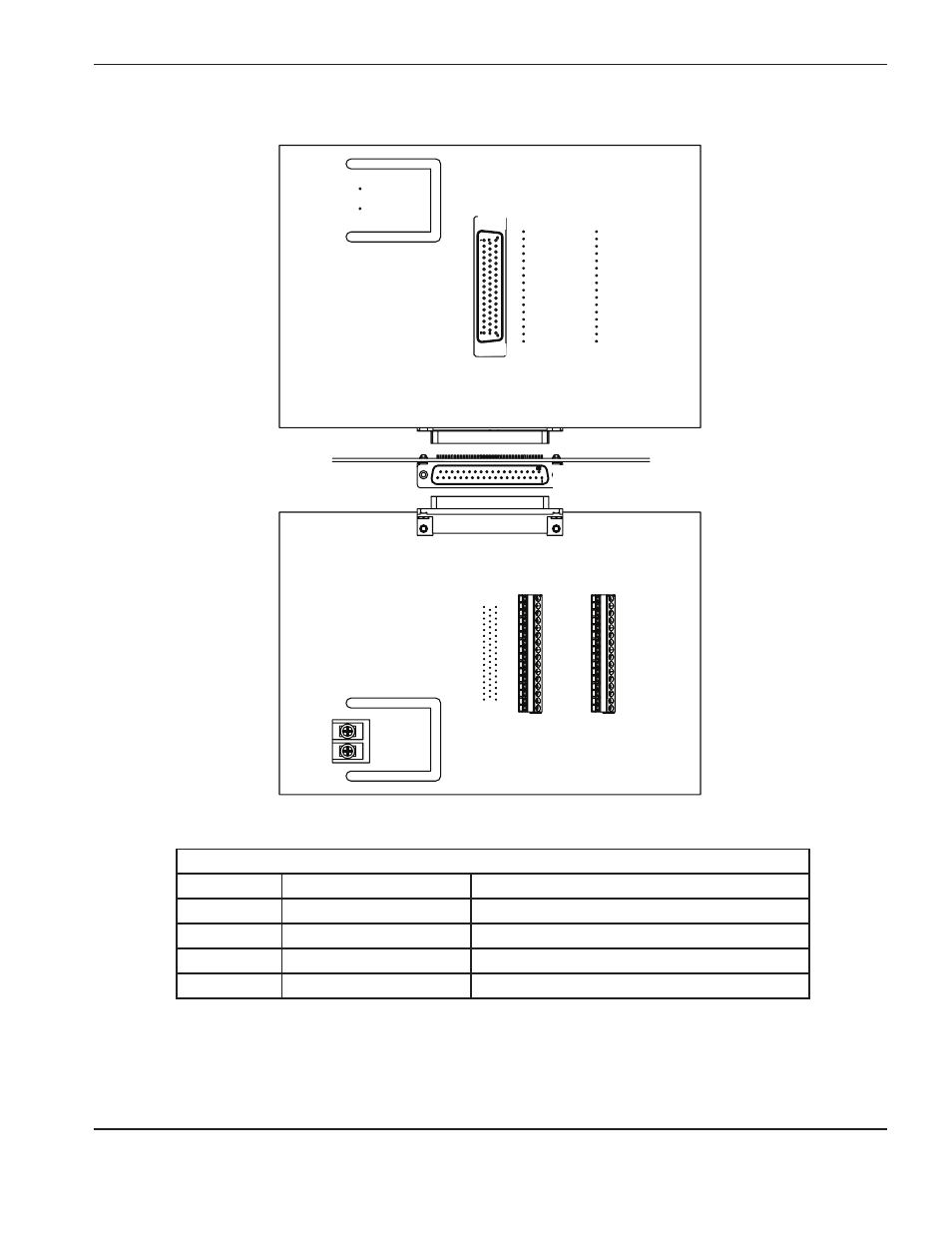

Interface plasma séparée (228576)
CI de l’interface plasma séparée
J1 Interface du HPR
J2
Entrées
de fermeture
de contact allant
au THC
J3
Sorties
de fermeture
de contact
provenant du THC
J5 Câble séparé du THC
J4
Tension
de l’arc
1 18 34
17 33 50
Électrode –
Travail +
* Si l’interface du contrôleur de THC est configuré avec des contacts secs, le fonctionnement des DEL de
l’interface plasma séparée est inversé et les DEL s’OFF (éteigent) lorsque l’entrée est active. Consulter
le Processeur THC (228578) plus haut dans ce chapitre pour l’emplacement de ce commutateur.
