2-48 ArcGlide THC Manuel d’instructions
INSTALLATION

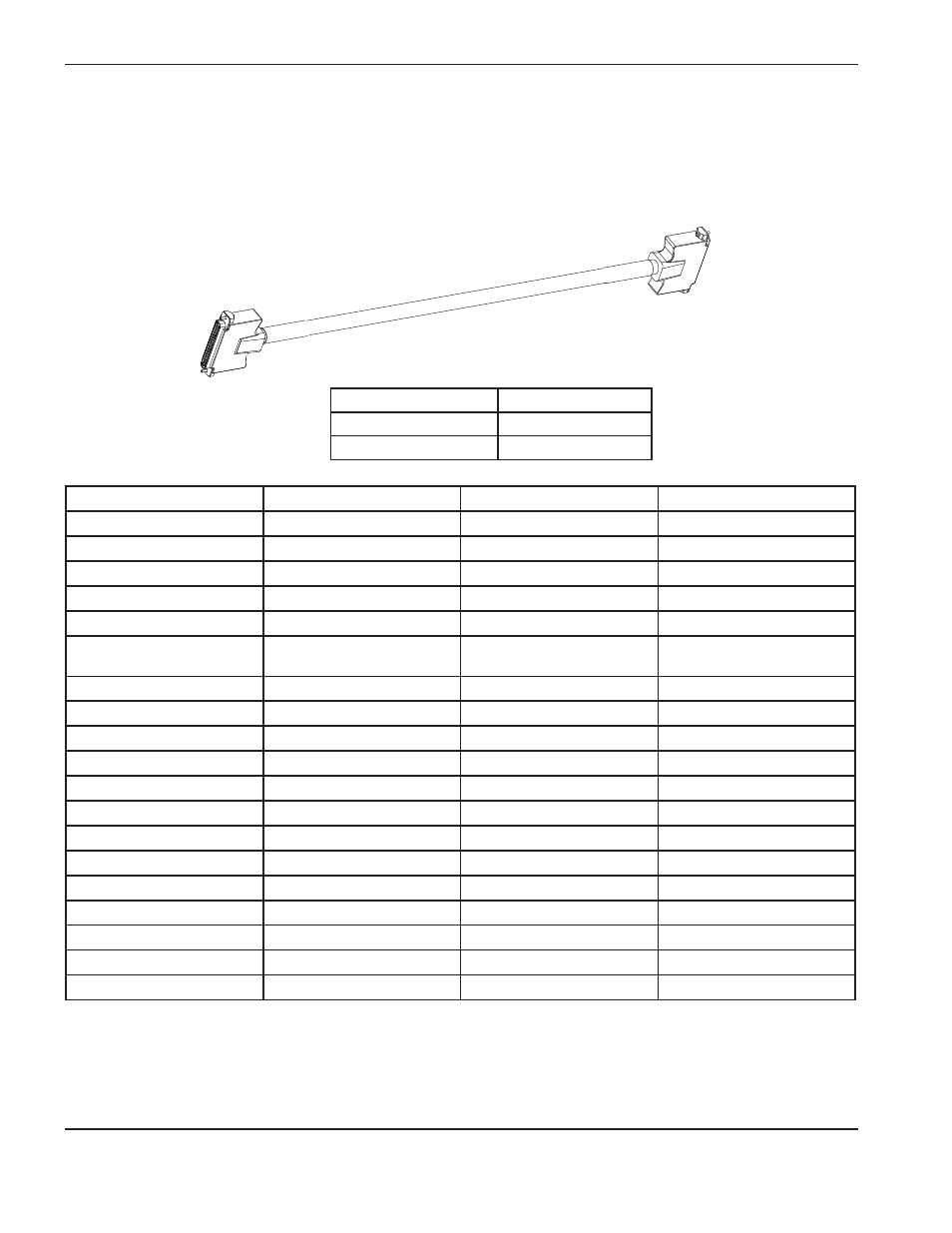

Câble d’interface plasma en série
Ce câble connecte le circuit imprimé de l’interface plasma ArcGlide et le panneau de commande à l’intérieur du système
plasma. Utiliser ce câble lorsque la communication en série est envoyée au système plasma par l’ArcGlide THC.
Numéro de référence Longueur
123760
61,0 cm
123209 1,5 m
Nº du contact Signal Nº du contact Signal
1 HPR RX – 20 HPR Rx +
2 HPR TX – 21 HPR Tx +
3 RS422 Com 22 HPR sous tension
4 Terre 23 Mouvement
5 Terre 24 Erreur
6 Terre 25
Erreur de décélération
progressive
7 Terre 26 HPR NR
8 Non connecté 27 Non connecté
9 Non connecté 28 Non connecté
10 Non connecté 29 Non connecté
11 Non connecté 30 Non connecté
12 Angle A 31 Angle B
13 Perçage A 32 Perçage B
14 Attente A 33 Attente B
15 Relais de poste plasma A 34 Relais de poste plasma B
16 Activ. à dist. A 35 Activ. à dist. B
17 Non connecté 36 Terre
18 Terre 37 HPR plasma
19 Non connecté 38 Terre
2
