2-4 ArcGlide THC Manuel d’instructions
INSTALLATION
Recommandations relatives à la mise à la terre et au blindage
Introduction
Ce document décrit la mise à la terre et le blindage nécessaires à la protection de l’installation d’un système de
coupage plasma contre le brouillage radioélectrique (RFI) et les bruits causés par les interférences électromagnétiques
(EMI). Il aborde les trois systèmes de mise à la terre décrits ci-dessous. Référez-vous au schéma dans mise à la terre
contre RFI et EMI pour obtenir plus de renseignements.
Note : La capacité de ces procédés et pratiques à réduire dans tous les cas les bruits liés au RFI/EMI
n’a pas été établie. Les pratiques répertoriées dans ce chapitre se sont avérées efficaces pour
de nombreuses installations et il est recommandé qu’elles soient adoptées régulièrement lors des
installations. Les méthodes réelles permettant de mettre en œuvre ces pratiques peuvent varier
d’un système à l’autre mais devraient rester aussi constantes que possible tout au long de la ligne
de production.
Types de mise à la terre
A. La mise à la terre de sécurité, de protection (PE) ou d’entretien. Il s’agit du système de mise à la terre applicable à la
tension secteur entrante. Il protège le personnel contre le danger d’électrocution que présente tout composant de
l’équipement ou la table de travail. Il englobe la prise de terre entrant dans le système plasma et d’autres systèmes
tels que le contrôleur CNC et les pilotes du moteur, ainsi qu’un piquet de terre supplémentaire connecté à la table
de travail. Dans les circuits plasma, la mise à la terre va de la masse du système plasma à la masse de chacune des
consoles à travers les câbles d’interconnexion.
B. La mise à la terre de l’alimentation en courant continu ou du courant de coupe. Il s’agit du système de mise à la terre
qui termine le chemin du courant de coupe de retour de la torche au système plasma. Il faut que le fil positif partant
du système plasma soit bien fixé à la barre omnibus de masse de la table de travail à l’aide d’un câble de dimension
appropriée. Il faut également que les planches sur lesquelles la pièce à couper repose entrent bien en contact avec
la table et la pièce.
C. Mise à la terre et blindage contre le brouillage radioélectrique (RFI) et l’interférence électromagnétique (EMI).
C’est le système de mise à la terre qui limite la quantité de « bruits » électriques émis par les systèmes plasma
et d’entraînement par moteur. Il limite également la quantité de bruits reçus par la CNC et d’autres circuits
de commande et de mesure. Ce document a pour objectif principal le processus de mise à la terre/blindage.

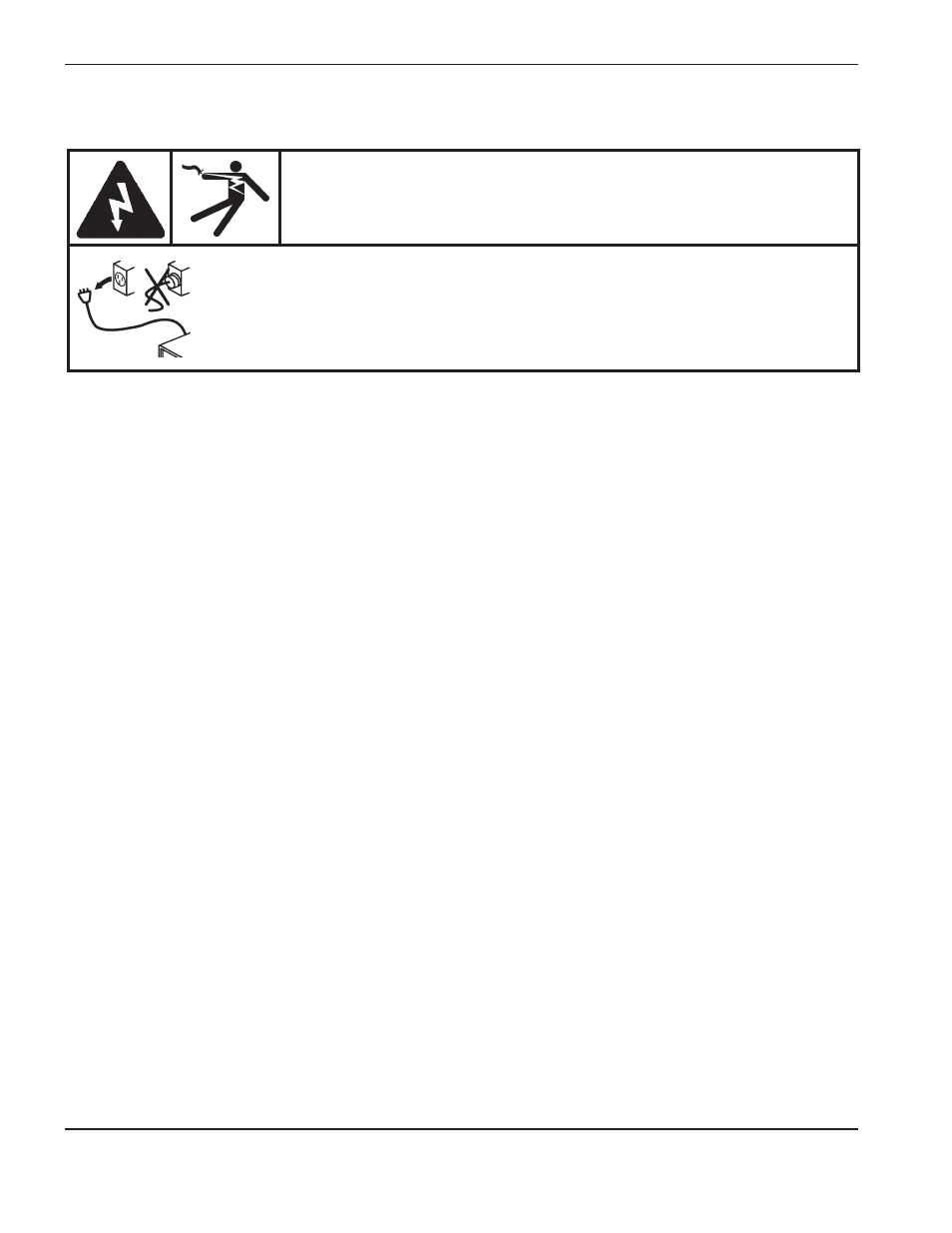

DANGER
LES CHOCS ÉLECTRIQUES PEUVENT ÊTRE FATALS
Débrancher l’alimentation électrique avant tout entretien. Tous les travaux
nécessitant le retrait du capot du système plasma doivent être effectués par
un technicien qualifié.
Pour plus de mesures de sécurité, se reporter au Chapitre 1 du manuel
d’instructions sur le système plasma.
