ArcGlide THC Manuel d’instructions 2-53
INSTALLATION
E/S séparée plasma
Tous les signaux d’interface séparée obligatoires entre le module de commande et le système plasma sont marqués
à l’aide d’un astérisque (*) dans le tableau suivant. Tous les autres signaux sont en option pour le fonctionnement
de plusieurs torches, l’amélioration de la performance ou la diminution des délais de cycle.

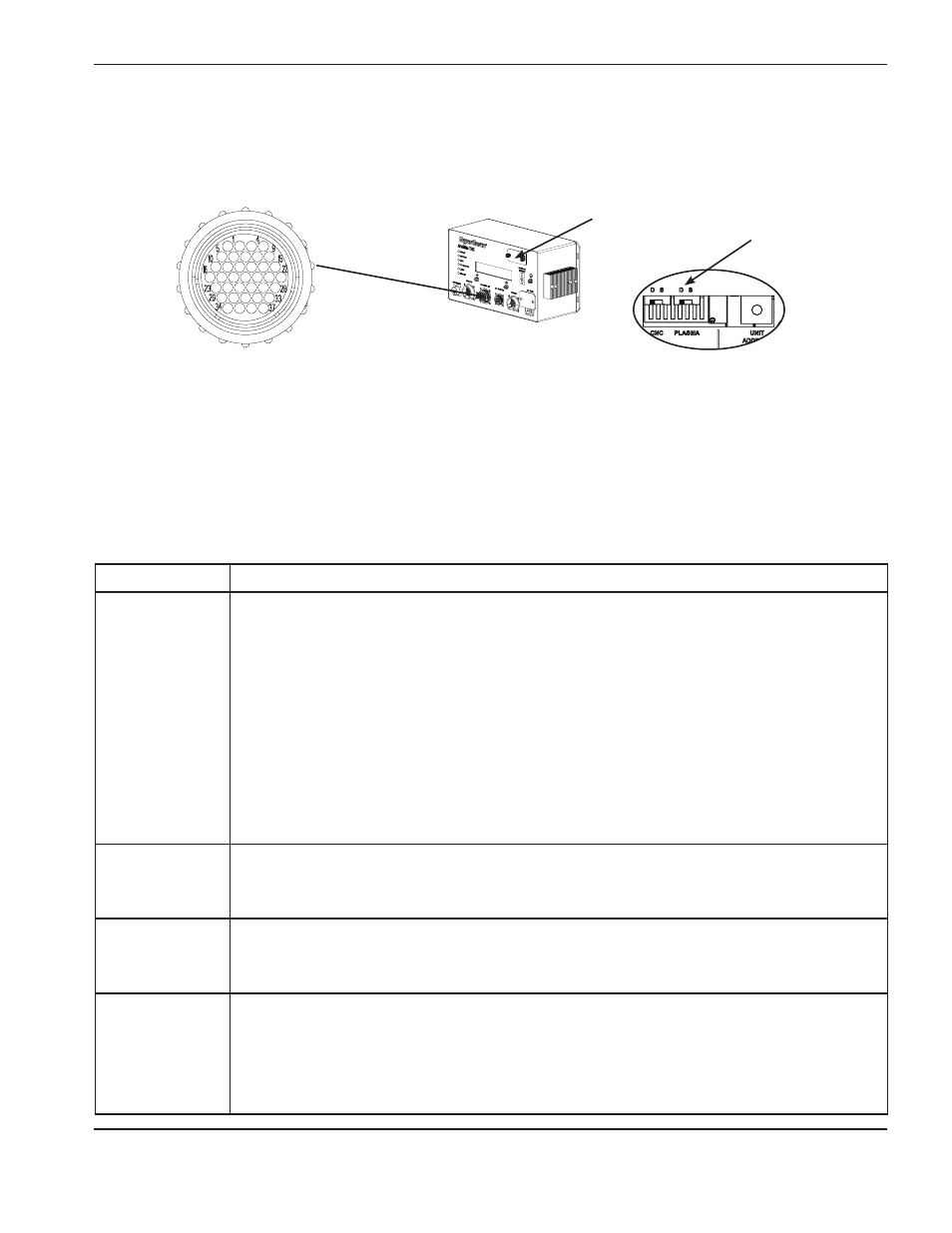

Ce connecteur porte
un anneau bleu
Ces entrées ont deux modes différents qui sont choisis à l’aide de commutateurs derrière la porte d’étalonnage et de
préparation. Les entrées peuvent être configurées pour des contacts secs (sans tension externe) ou pour des entrées
de tension positive. Les signaux séparés suivants sont utilisés pour connecter l’ArcGlide THC au système plasma
si l’interface Hypernet n’est pas utilisée.
Notes : Si l’interface du contrôleur de THC est configurée avec des contacts secs, le fonctionnement des DEL
de l’interface plasma séparée est inversé et les DEL sont OFF (éteintes) lorsque l’entrée est active.
Si le système plasma utilise l’interface Hypernet pour la communication avec l’ArcGlide, ces signaux
séparés ne seront pas utilisés. Si des signaux séparés sont utilisés, les signaux requis pour ce
connecteur doivent être connectés.
E/S plasma Description
RS422
C’est un chemin de signalement facultatif qui offre une interface en série pour les sources de
courant HPR. Si connecté à un système de gaz auto HPR, alors tous les paramètres relatifs au
plasma peuvent être réglés avec cette interface. Pour les systèmes automatiques et manuels HPR,
cette interface peut être utilisée pour obtenir des renseignements au sujet des états et des erreurs
du système plasma.
Note : L’ArcGlide THC ne supporte pas le protocole série HPR. Il envoie uniquement les
données envoyées de la CNC à travers l’interface Hypernet au système plasma.
Toutes données reçues par le système plasma sur le câble série RS422 sont
ensuite relayées à la CNC à travers l’interface Hypernet. C’est la responsabilité
de la CNC et du HPR plasma connectés de supporter entièrement le protocole
série utilisé.
Transfert de l’arc* C’est une entrée obligatoire pour l’ArcGlide. Ce signal est une entrée à l’ArcGlide du système
plasma pour indiquer que le transfert de l’arc a eu lieu.
Erreur plasma
C’est un signal en option qui est une sortie du système plasma pour indiquer qu’une erreur est
survenue.
Erreur de
décélération
progressive
C’est une sortie facultative du système plasma pour indiquer que la torche plasma a perdu le
transfert de l’arc avant l’éteinte contrôlée de l’arc. Cette condition indique que la durée de vie
du consommable pourrait être diminuée. On encourage l’utilisateur à modifier le programme
de la pièce pour diminuer ou éliminer ces types d’erreurs afin d’obtenir une durée de vie du
consommable optimale.
Porte d’étalonnage et de préparation
Commutateur d’entrée de contact
sec ou de tension
