1-6 ArcGlide THC Manuel d’instructions
SPÉCIFICATIONS
2
Ensemble lève-torche (090053)
Approbations règlementaires CE
Moteur 70 V c.c., 3 A
Contacteurs de fin de course +24 V c.c.
Moteur Aimant permanent
Entraînement par moteur Servo-amplificateur MID
Rétroaction du lève-torche Codeur incrémental
Contacteurs de fin de course du lève-torche Interrupteur de position initiale et contacteur fin de course inférieure
Commutateurs de contrôle du lève-torche Commutateurs manuels monter/descendre et de désactivation du poste
Vitesse maximale de l’axe Z
1520 cm/minute
Course maximale de l’axe Z 239 mm
Interrupteur de décrochage +24 V c.c.
Frein moteur +24 V c.c.
Pointeur au laser (Classe 3B) +5 V c.c., puissance maximale : 500 mW, longueur d’ondes : 400 – 695 nm
Capacité du lève-torche 11,3 kg

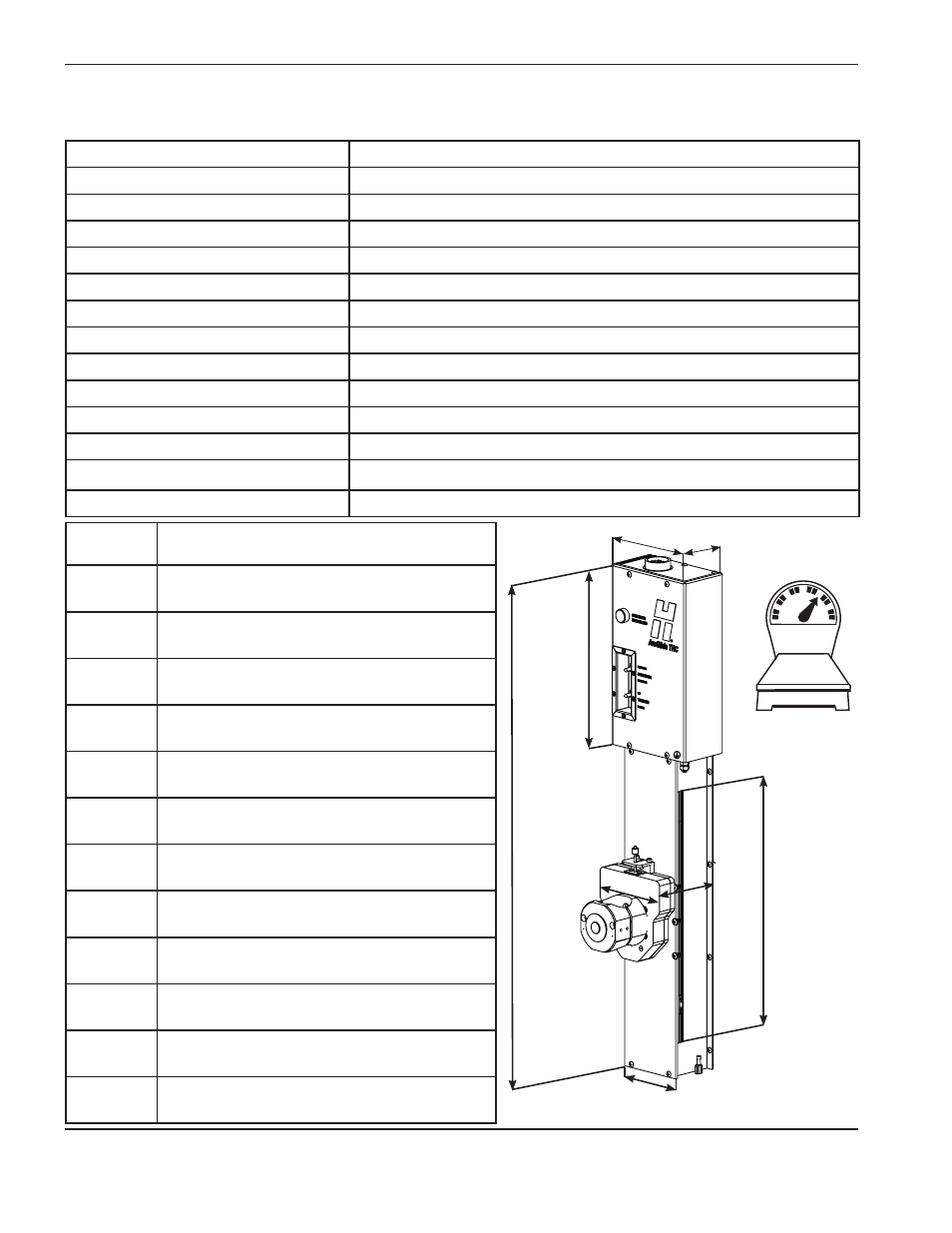

Ensemble lève-torche
78,7 mm
151,0 mm
268,1 mm
743,2 mm
127,0 mm
85,5 mm
11,11 kg
238,8 mm
50,8 mm
Numéro de
référence
Options de montage et de décrochage
de la torche
090082 Montage 51 mm, décrochage magnétique 11 kg
090083 Montage 51 mm, décrochage pneumatique
090084 Montage 44 mm, décrochage pneumatique
090085 Montage 35 mm, décrochage pneumatique
090086 Montage 44 mm, décrochage magnétique 11 kg
090087 Montage 35 mm, décrochage magnétique 11 kg
090088 Montage 51 mm, décrochage magnétique 4,5 kg
090089 Montage 44 mm, décrochage magnétique 4,5 kg
090090 Montage 35 mm, décrochage magnétique 4,5 kg
090091 Décrochage pneumatique
090092 Décrochage magnétique 4,5 kg
090093 Décrochage magnétique 11 kg
