ArcGlide THC Manuel d’instructions 2-49
INSTALLATION
2
Entrées à contact sec
Tension des entrées de tension
3,9 K
3,9 K
3,9 K
12 V c.c. à 24 V c.c.
12 V c.c. à 24 V c.c.
+12 V c.c. à +24 V c.c.
(source externe)
Commutateur
Circuits internes ArcGlide
+
–
+
–
+
–
Commutateur
Photocoupleur
Relais
+24 V
+24 V
+24 V
3,9 K
3,9 K
3,9 K
3,9 K
3,9 K
3,9 K
+
–
+
–
+
–

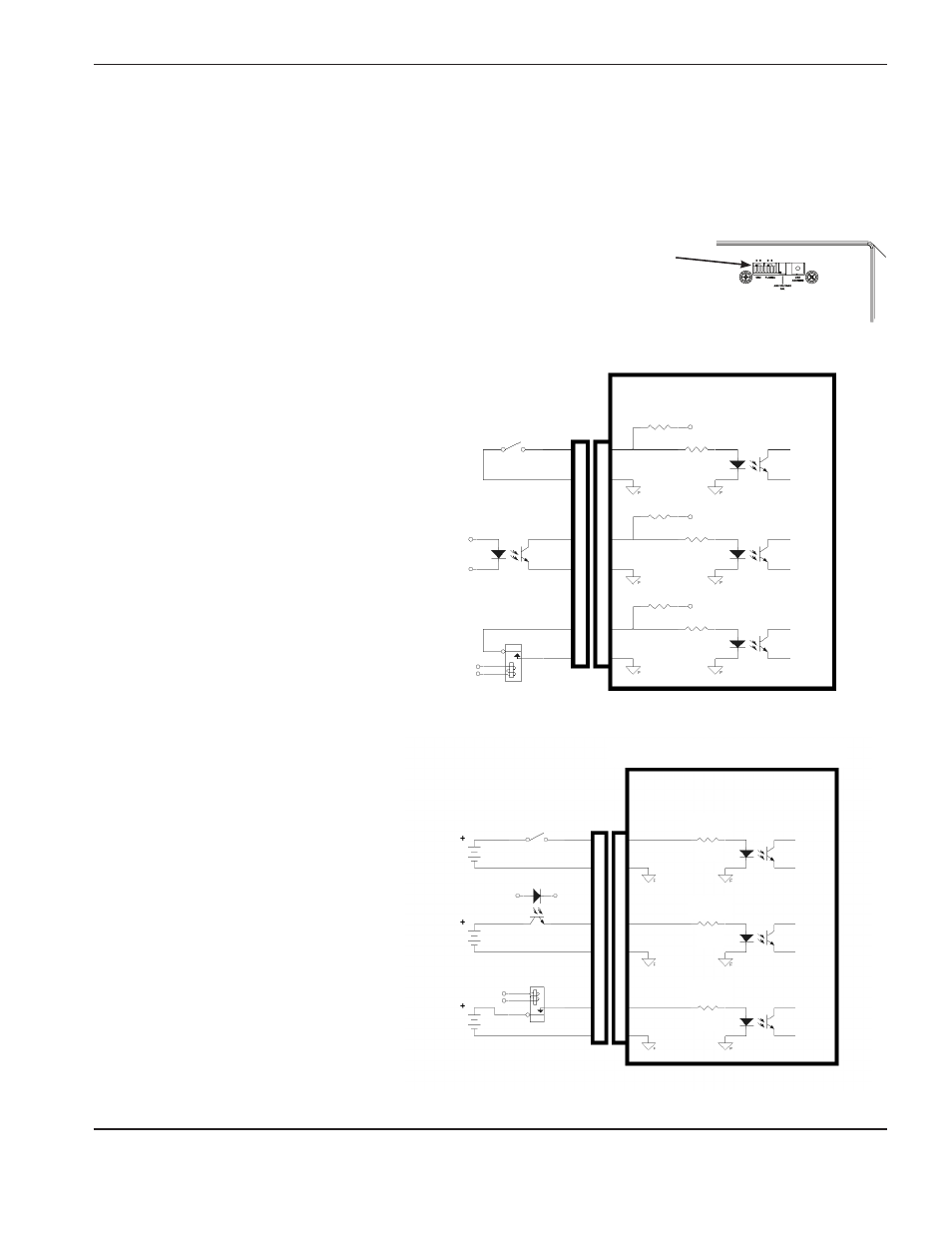

Exemples de signaux d’interface séparée ArcGlide
Entrées
Les illustrations ci-dessous sont des schémas simplifiés des entrées de l’ArcGlide THC. Les entrées pour la CNC
et le plasma peuvent être configurées pour des contacts secs (sans tension externe), par défaut ou pour des
entrées de tension positive. Ces entrées ont deux modes différents qui sont choisis à l’aide
de commutateurs derrière la porte d’étalonnage et de préparation en haut à droite
de l’avant du module de commande.
Le mode qui est sélectionné compense automatiquement pour l’inversion de la polarité
de sorte que, dans les deux cas, une entrée de commutateur fermé active le signal.
Toutes les entrées de l’interface du lève-torche et de l’interface
de la console opérateur sont fixées en mode de contact sec. Circuits internes ArcGlide
