ENTRETIEN
CI de l’ArcGlide
Processeur de la HMI (228581)
Points de test
Numéro Signal
TP10 +24 V c.c.
TP33 +3,3 V c.c.
TP37 +5 V c.c.
TP38 Terre

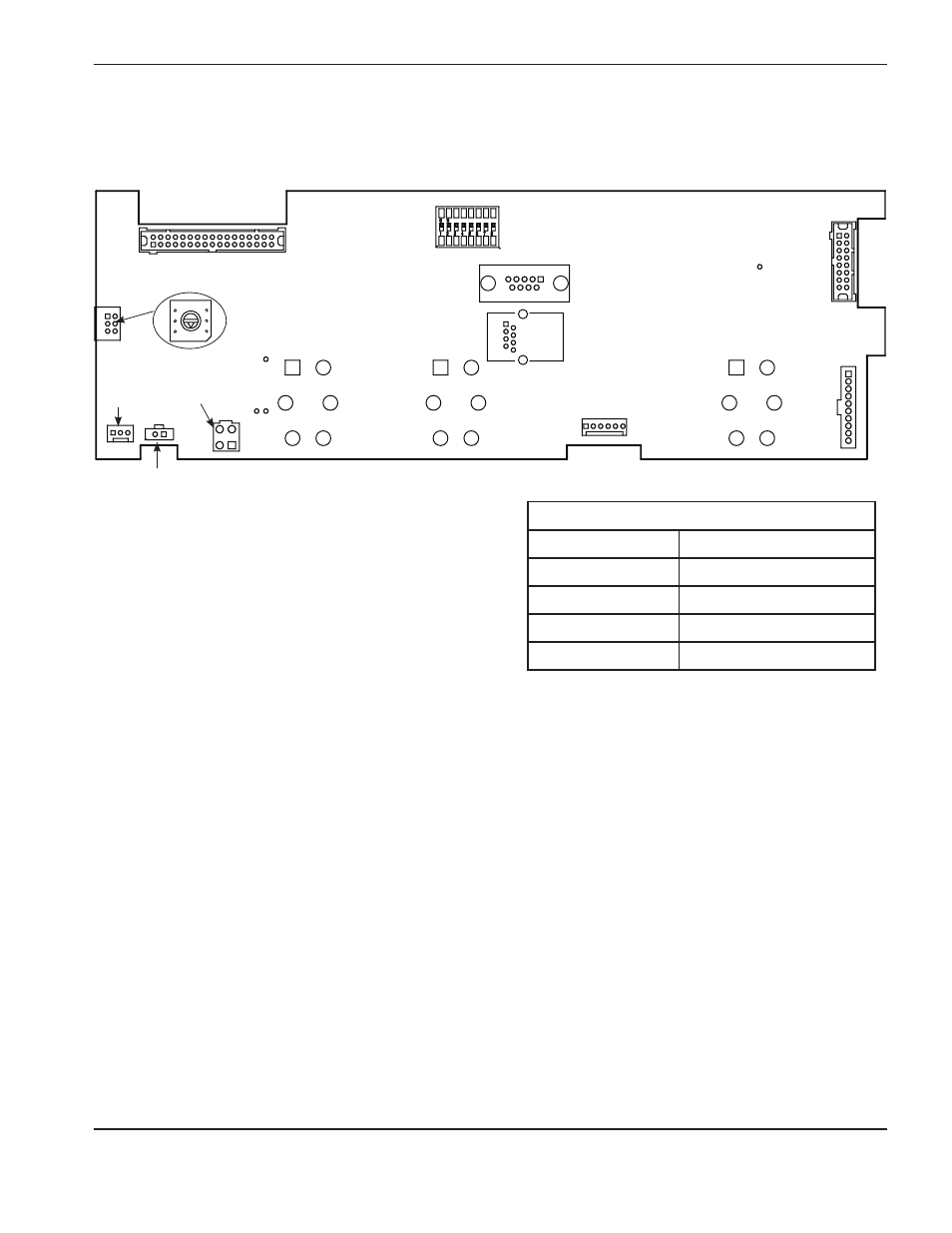

Circuit imprimé du processeur de la HMI
J3 Câble plat de
l’affichage
J7 RJ45
Réglages par défaut = 1
J4 Module de
caractères ACL
J8 DEL du panneau avant
J11 Entrée de l’encodeur rotatif
J12 Puissance
d’entrée
J10
Bouton-poussoir
de test IHS
J9
Rétroéclairage
de l’affichage
SW6 Commutateur d’adresse
de l’unité, réglage par défaut = 1
SW2
UNIT ADDRESS
Note : Avec une configuration Hypernet, le commutateur
d’adresse de l’unité (SW6) du CI du processeur
de la HMI doit avoir la même adresse que le
commutateur d’adresse de l’unité des CI du
processeur du THC et des CI de l’interface
Hypernet. Le paramètre par défaut est 1.
