2-50 ArcGlide THC Manuel d’instructions
INSTALLATION
Sorties
La plupart des sorties ArcGlide THC sont des contacts de relais qui peuvent être utilisés pour des charges de c.a. ou
de c.c. Toutes les sorties de relais sont protégées à l’aide de fusibles thermiques qui se remettent automatiquement
à zéro pour protéger contre les courants de plus de 100 mA. La source 24 V se limite à un total de 2 ampères pour

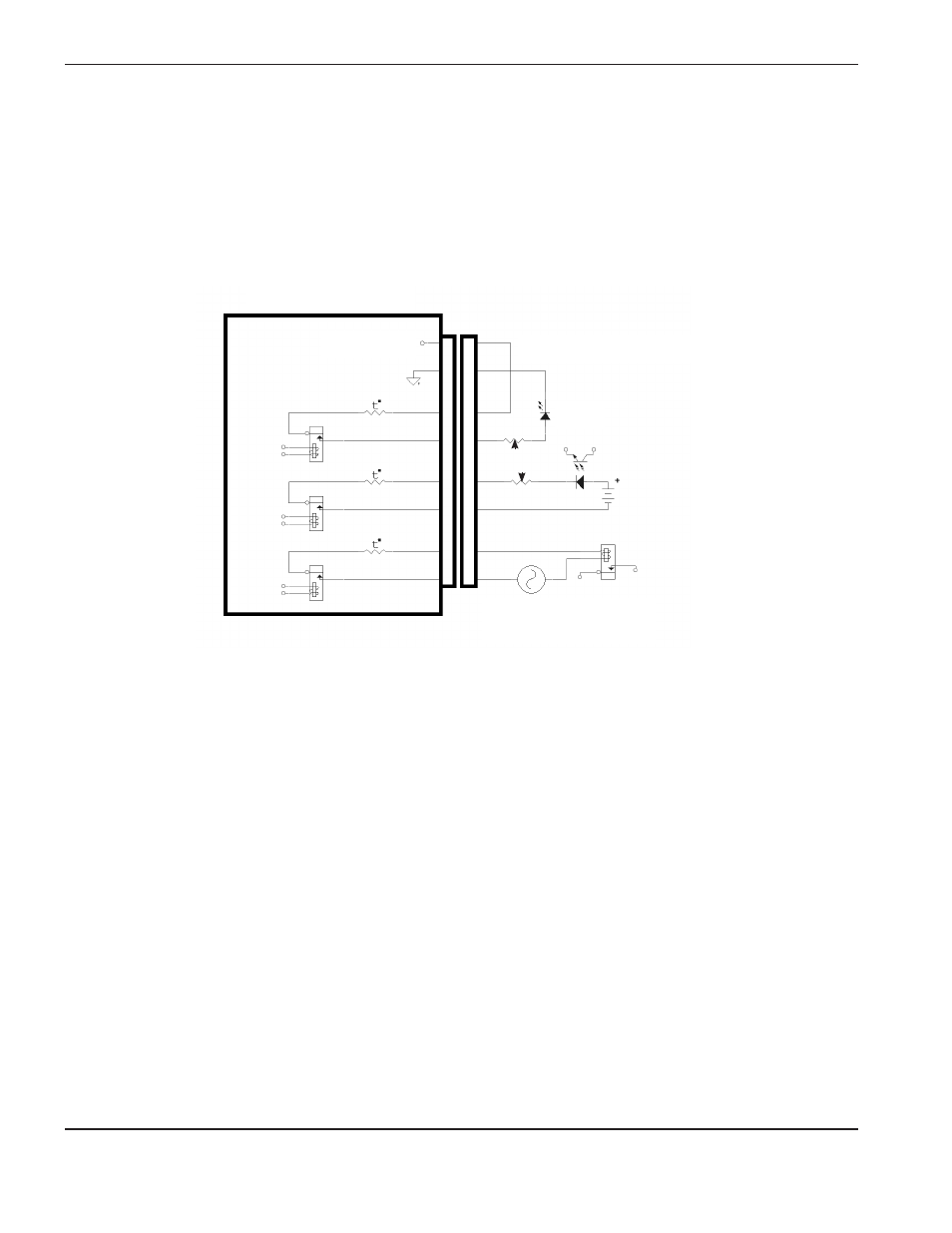

toutes les sorties. La figure ci-dessous est un schéma simplifié des sorties ArcGlide THC.
Sorties de relais
Relais
Relais
Relais
PTC* 100 mA
PTC* 100 mA
PTC* 100 mA
Terrain + 24 V
Utiliser le terrain interne +24 V c.c.
DEL
Photocoupleur
+12 V c.c. à 24 V c.c.
(source externe)
Relais
Tension : 12 V à
24 V c.a. ou V c.c.
Résistances
Circuits internes ArcGlide
*Coefficient de température positif
A
B
A
B
A
B
