2-38 ArcGlide THC Manuel d’instructions
INSTALLATION
Câbles

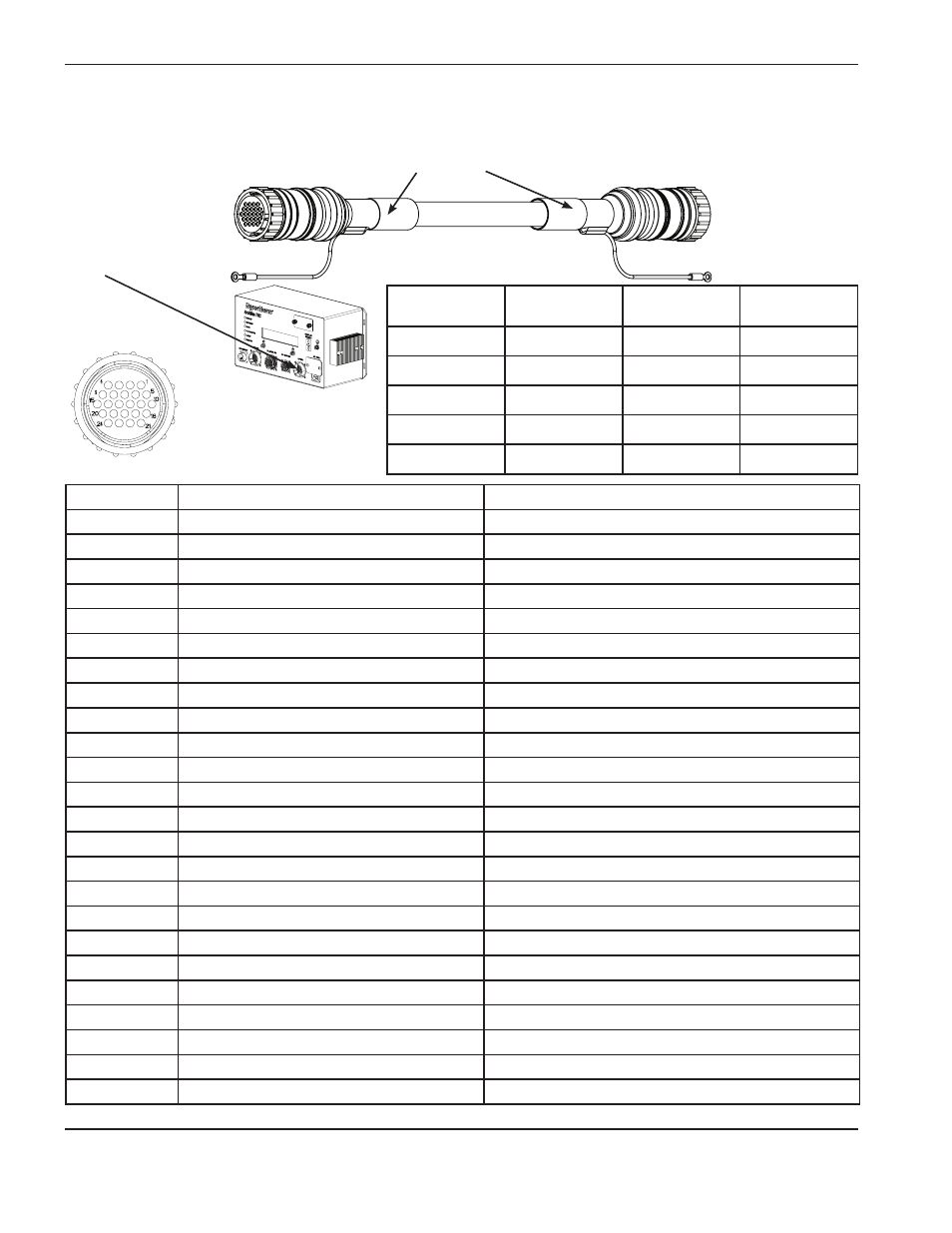

Câble d’interface lève-torche
Numéro
de référence
Longueur
Numéro
de référence
Longueur
223219 3,0 m 223115 23,0 m
223220 6,0 m 223116 30,5 m
223120 7,5 m 223117 45,5 m
223221 10,5 m 223118 61,0 m
223007 15,0 m
Nº du contact* Couleur Nom du signal
1 Rouge Moteur +
2 Noir Moteur –
3 Noir Freins –
4 Brun Commun –
5 Brun Alimentation +24 V c.c.
6 Gris Capteur de contact ohmique commun
7 Blanc Capteur de contact ohmique
8 Violet Polarisation du capteur de contact ohmique +12 V c.c.
9 Noir Encodeur commun
10 Rouge Poste du lève-torche actif
11 Blanc/Bleu Entrée de l’encodeur B –
12 Bleu Entrée de l’encodeur B +
13 Blanc/Jaune Entrée de l’encodeur A –
14 Jaune Entrée de l’encodeur A +
15 Blanc/Noir Commun –
16 Blanc/Rouge Commutateur de changement des consommables +
17 Vert Commutateur descendre le lève-torche +
18 Orange Commutateur monter le lève-torche +
19 Blanc/Violet Interrupteur de décrochage +
20 Blanc/Orange Contacteur fin de course supérieure +
21 Blanc/Vert Contacteur fin de course inférieure +
22 Blanc/Gris Non connecté
23 Blanc/Brun Commun –
24 Non connecté
Bande rouge
Connecter une extrémité
au connecteur du
module de commande
avec le cercle rouge.
Connecter une
extrémité au haut
du lève-torche.
* Les numéros de contacts des deux extrémités du câble sont les mêmes.
