ArcGlide THC Manuel d’instructions 4-61
ENTRETIEN
J8 Commutateur d’activation/désactivation
J7 Pointeur au laser
J4 Décrochage
J3 Contacteur fin de course supérieure
J1 Contacteur fin de course inférieure

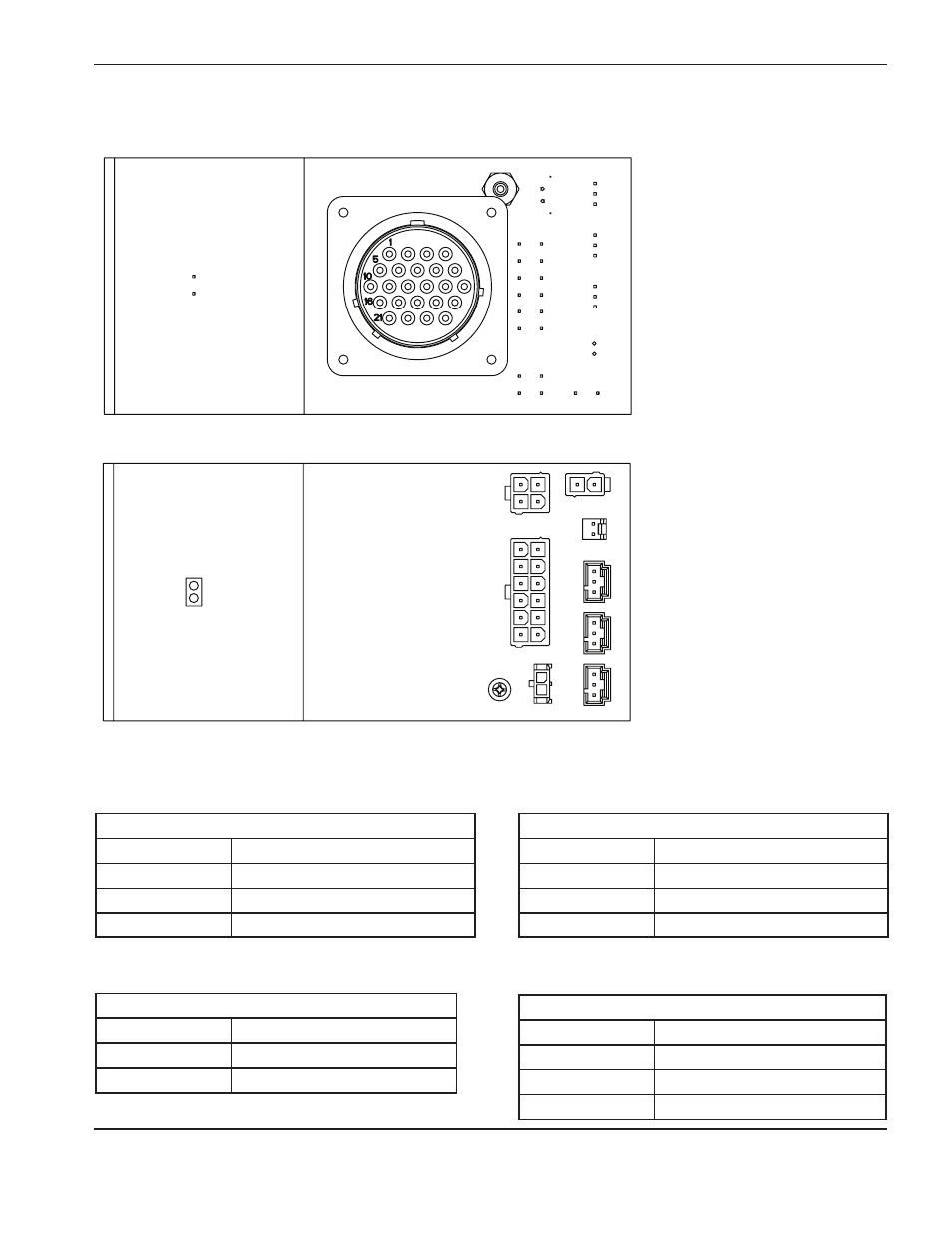

Interface lève-torche (228580)
Circuit imprimé d’interface lève-torche
J1 Contacteur fin de course supérieure
Nº du contact Signal
1 +12 V c.c.
2 Contacteur fin de course supérieure
3 Commun
J2 DEL de poste actif
Nº du contact Signal
1 +5 V c.c.
2 Commun
J3 Contacteur fin de course inférieure
Nº du contact Signal
1 +12 V c.c.
2 Contacteur fin de course inférieure
3 Commun
J4 Interrupteur de décrochage
Nº du contact Signal
1 +12 V c.c.
2 Interrupteur de décrochage
3 Commun
J10
Interface lève-torche
J6
Encodeur du frein moteur
J9
Commutateur
monter/descendre
J2 DEL
J5 Pointe de la torche
1
1
1
1
1
1
1
1
1
Surface inférieure de l’interface
Surface supérieure de l’interface
