2-32

ArcGlide THC

Manuel d’instructions

INSTALLATION

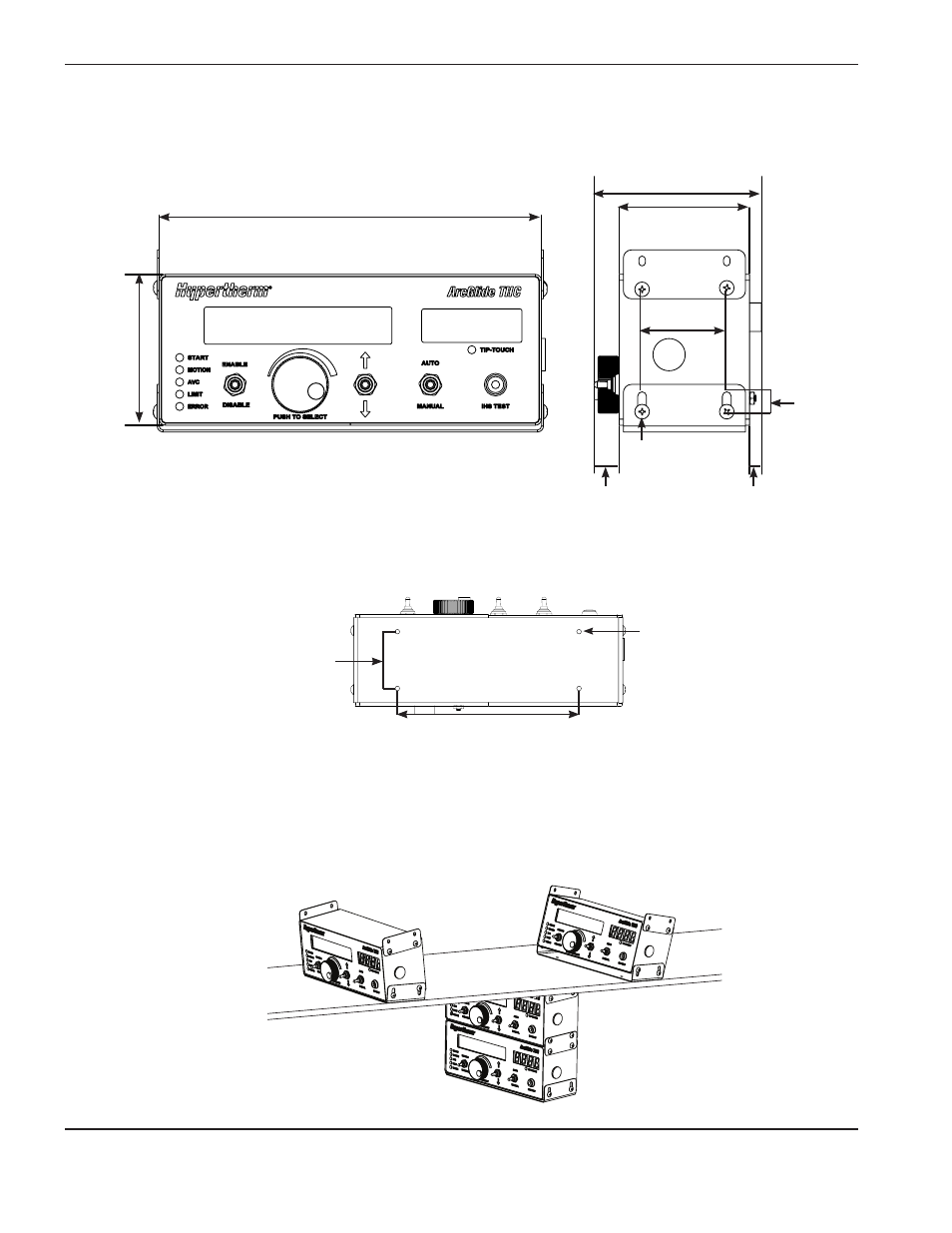

Installer la HMI en option

Les supports de fixation en haut et en bas de la HMI permettent son installation seule ou empilée, sous ou sur une autre

pièce de l’équipement, de niveau ou inclinée.

101,60 mm

130,58 mm

19,43 mm

9,55 mm

20 mm

298 mm

117,60 mm

65,00 mm

10 vis cruciformes

32 x 9,52 mm

63,50 mm

203,20 mm

HMI montée sur une surface

et inclinée vers le bas.

Deux HMI empilées et

montées de niveau sous

une surface.

HMI montée sur une surface

et inclinée vers le haut.

Dimensions de montage de la HMI

Avant du module HMI

Côté droit de la HMI

diamètre 5 mm
