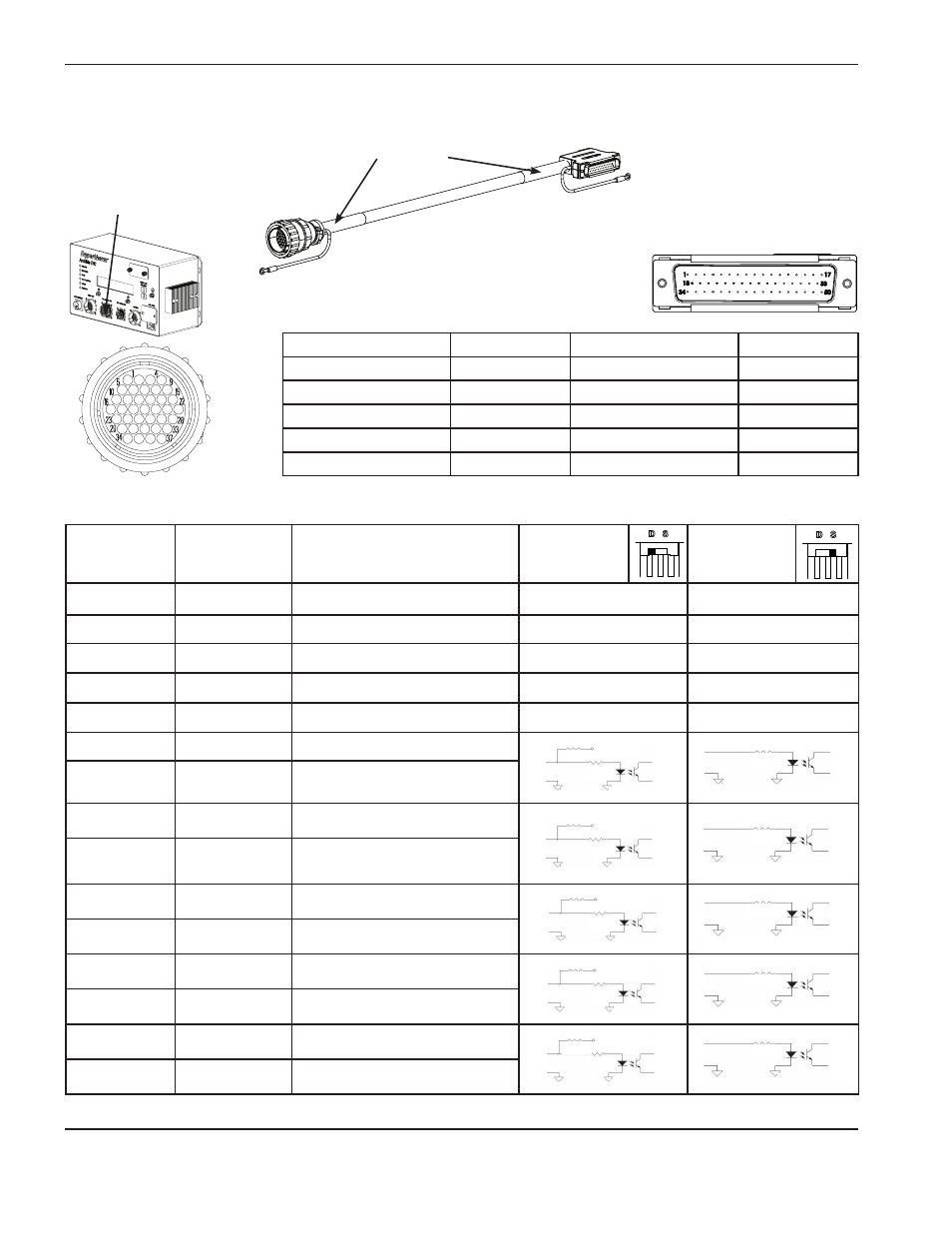

2-44 ArcGlide THC Manuel d’instructions
INSTALLATION
2
Numéro de référence Longueur Numéro de référence Longueur
223227 3,0 m 223103 23,0 m
223228 6,0 m 223104 30,5 m
223123 7,5 m 223105 45,5 m
223229 10,5 m 223106 61,0 m
223004 15,0 m
Câble E/S d’interface plasma
Bande bleue
Connecter cette extrémité au
port du module de commande
avec le cercle bleu.
Connecter cette extrémité
à l’interface plasma
séparée du système
plasma.
Les contacts 38 à 50 ne sont
pas utilisés.
Note : Pour plus de renseignements au sujet de signaux E/S plasma séparés, consulter les signaux d’interface
séparée ArcGlide.
* Les numéros de contacts des deux extrémités du câble sont les mêmes.
Nº du contact* Couleur Nom du signal
Circuit de
contact sec
Circuit
de tension
1 Rouge RS422 Rx +
2 Noir RS422 Rx –
3 Blanc RS422 Tx +
4 Noir RS422 Tx –
5 Vert RS422 commun
6 Noir Mouvement, entrée +
7 Bleu Mouvement, entrée –
8 Noir Erreur, entrée +
9 Jaune Erreur, entrée –
10 Noir
Erreur de décélération progressive,
entrée +
11 Brun
Erreur de décélération progressive,
entrée –
12 Noir Pas prêt, entrée +
13 Orange Pas prêt, entrée –
14 Noir Réserve, entrée +
15 Blanc Réserve, entrée –
+
_
3,9 K
+
_
3,9 K +24 V
3,9 K
+
_
3,9 K +24 V
3,9 K
+
_
3,9 K +24 V
3,9 K
+
_
3,9 K +24 V
3,9 K
+
_
3,9 K +24 V
3,9 K
+
_
3,9 K
+
_
3,9 K
+
_
3,9 K
+
_
3,9 K
