2-16 ArcGlide THC Manuel d’instructions
DB37F
DB37M
DB37F
Au port CNC RS-422,
terminer au besoin
Câble série fourni
par l’OEM
DB37 femelle
CI commande HPR
DB37 mâle
Câble 223192 sans
série (avec gaine rouge
thermorétractable)
Interface plasma (090052)
Câble E/S CNC
Câble Ethernet blindé
Module de commande ArcGlide
adresse 1
Câble d’interface plasma
Fils de détection de la tension
de l’arc
Câble d’interface
lève-torche
Lève-torche ArcGlide
Vers l’ensemble d’interface
plasma
Câble 223192 sans
série (avec gaine rouge
thermorétractable)
Câble série fourni par l’OEM
DB37 femelle
Port série RS-422
DB50 mâle
HMI ArcGlide
adresse 1
CNC générique avec une communication série
Axes 3, 4
Axes 1, 2
E/S

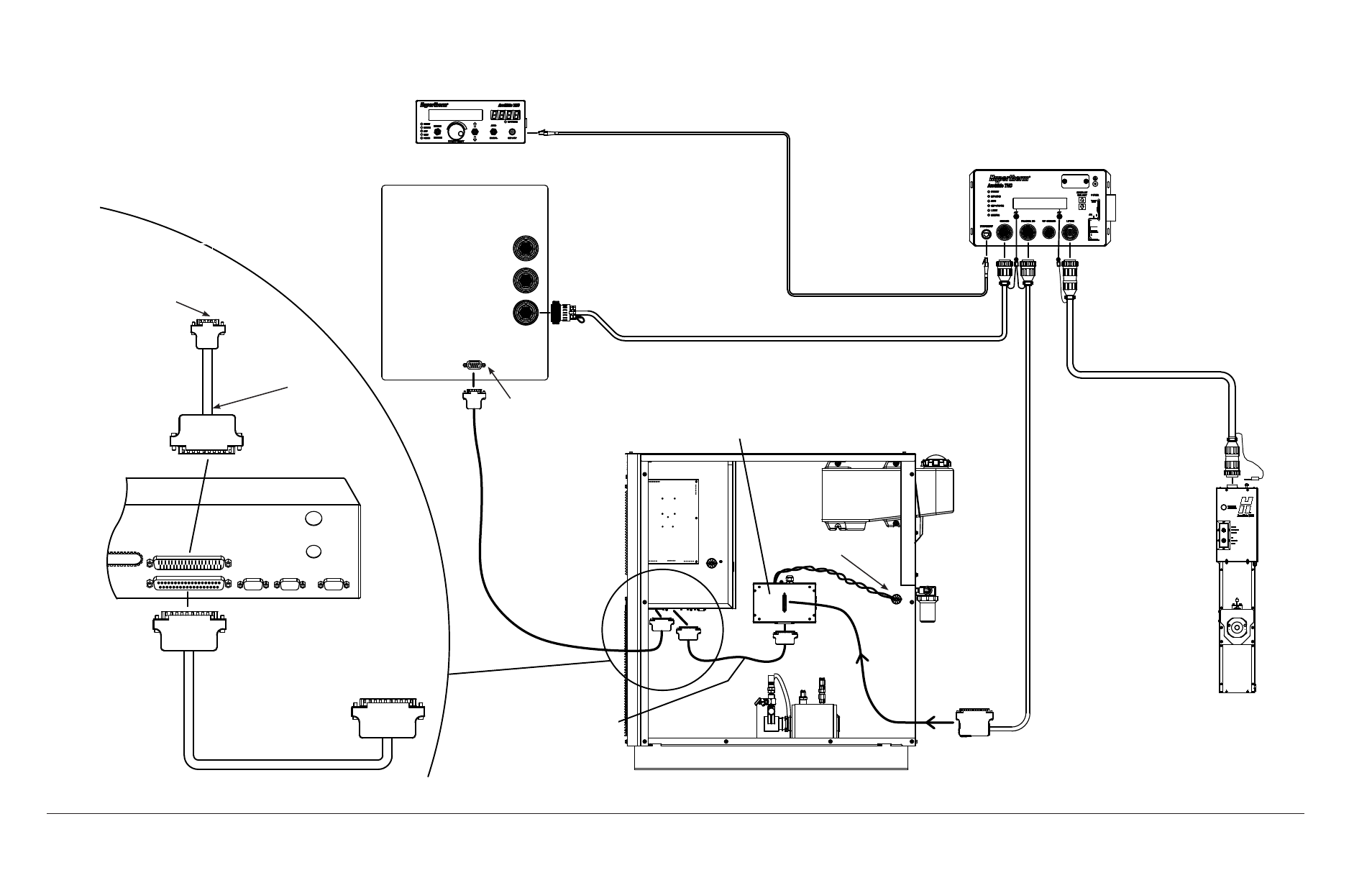

L’ArcGlide THC avec une connexion séparée à une CNC générique et un système plasma HPR ou HPR XD
2
