2-8 ArcGlide THC Manuel d’instructions
INSTALLATION

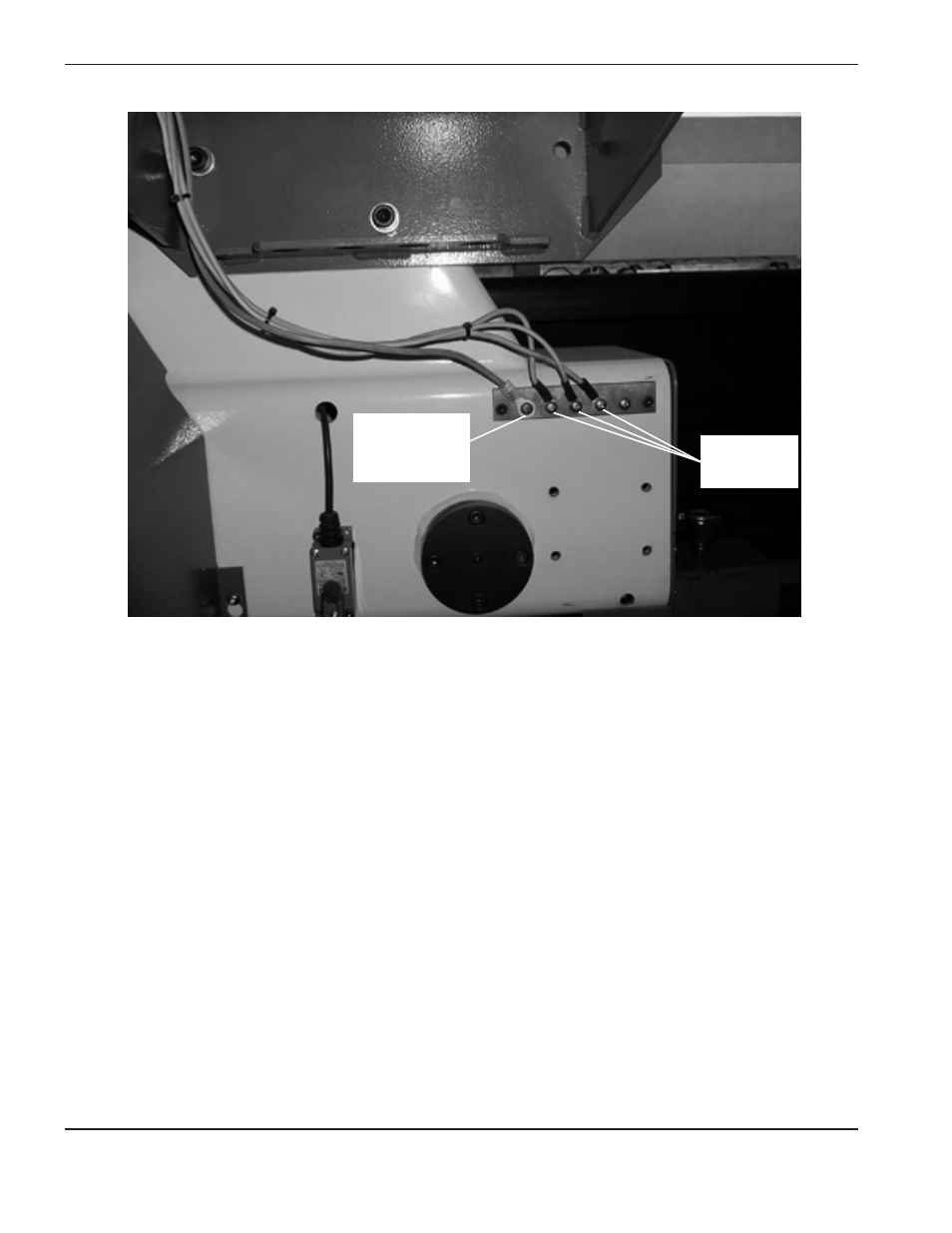

Exemple d’une bonne barre omnibus de masse du portique.
Elle est boulonnée au portique, près du moteur. Chacun des câbles de masse provenant des
composants montés sur le portique mène à la barre omnibus excepté ceux de la console HFD *
et du manche de la torche. Un seul câble lourd va ensuite de la barre omnibus de masse du portique
à la barre omnibus de masse boulonnée à la table.
* S’applique aux systèmes utilisant une console haute fréquence à distance (HFD)
Câbles de masse
de composant
Câble conduisant
à la barre omnibus
de masse de la
table de coupe
