ArcGlide THC Manuel d’instructions 4-45
ENTRETIEN
Interface d’affichage 7-segments de la HMI (228582)

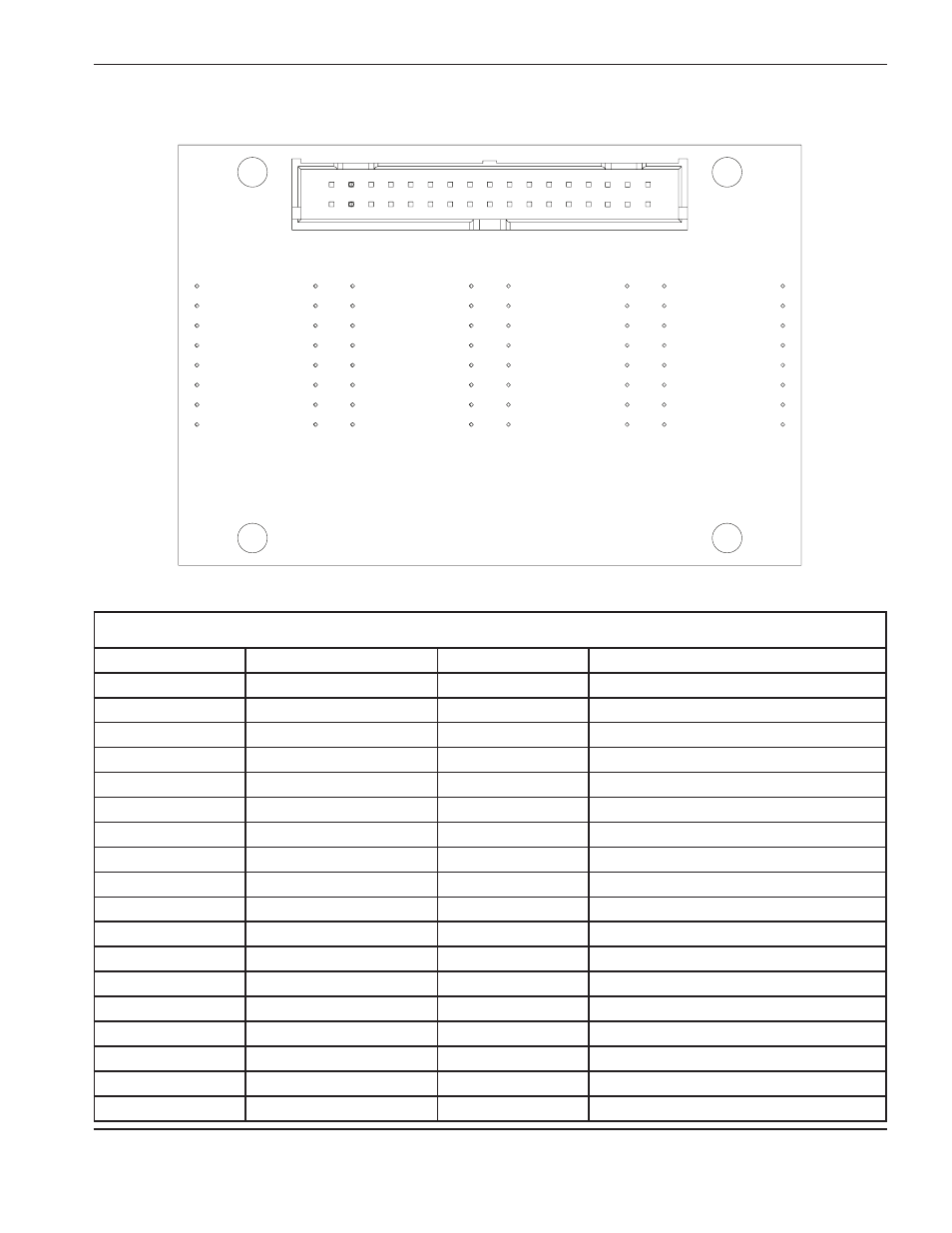

Circuit imprimé de l’interface d’affichage 7-segments de la HMI
J1 Connecteur du câble plat
de l’affichage
J3 Câble plat de l’affichage
Nº du contact Signal Nº du contact Signal
1 +DEL V 19 Décimale des centaines
2 +DEL V 20 Centaines G
3 Décimale des unités 21 Centaines F
4 Unités G 22 Centaines E
5 Unités F 23 Centaines D
6 Unités E 24 Centaines C
7 Unités D 25 Centaines B
8 Unités C 26 Centaines A
9 Unités B 27 Décimale des milliers
10 Unités A 28 Milliers G
11 Décimale des dizaines 29 Milliers F
12 Dizaines G 30 Milliers E
13 Dizaines F 31 Milliers D
14 Dizaines E 32 Milliers C
15 Dizaines F 33 Milliers B
16 Dizaines C 34 Milliers A
17 Dizaines B
18 Dizaines A
