ArcGlide THC Manuel d’instructions 4-57
ENTRETIEN
2

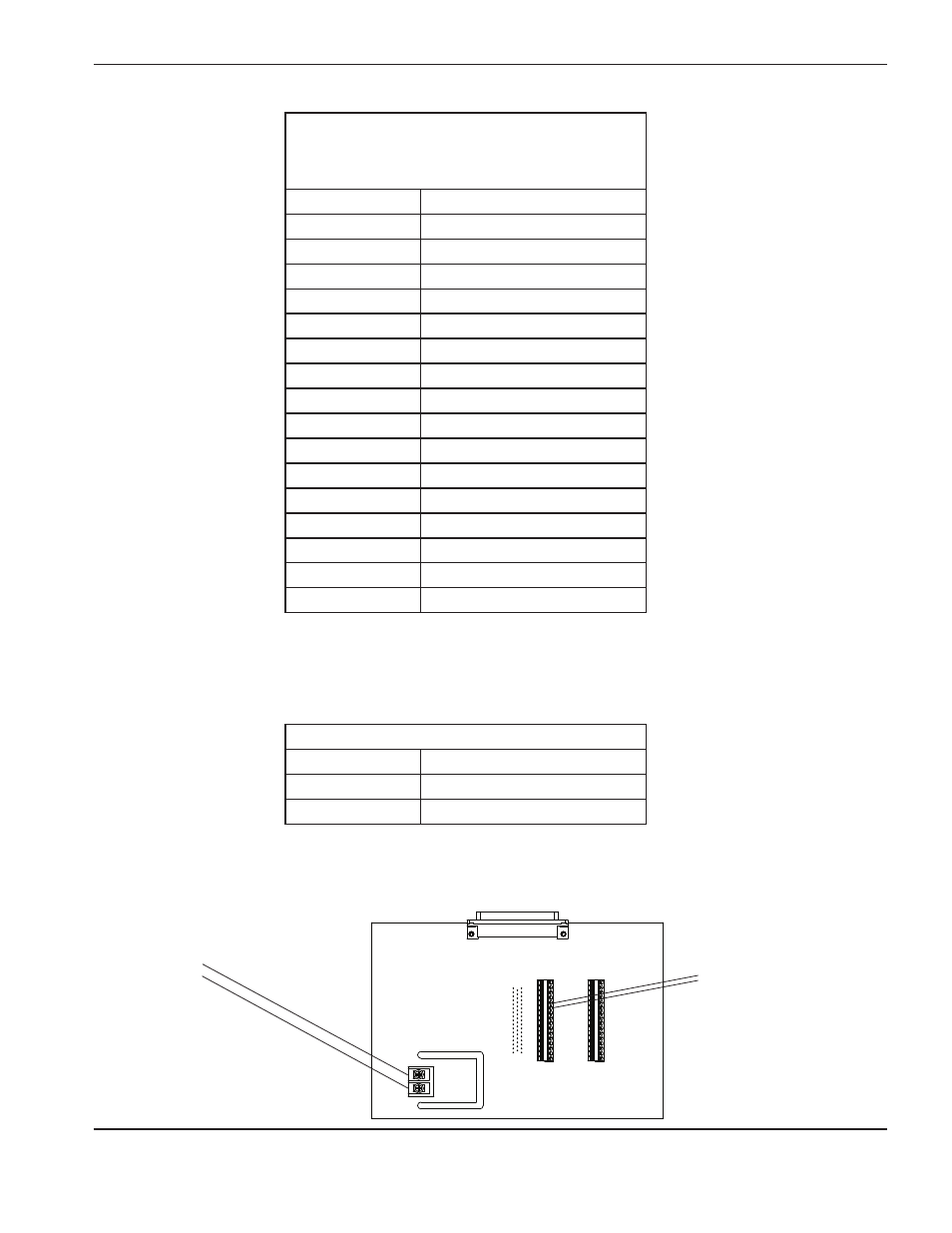

J3
(Sorties de contacts de relais du THC
à un système plasma générique)
Nº du contact Signal
1 Angle A
2 Angle B
3 Perçage A
4 Perçage B
5 Attente A
6 Attente B
7 Amorçage plasma A
8 Amorçage plasma B
9 Sortie de réserve du THC A
10 Sortie de réserve du THC B
11 Activation à distance A
12 Activation à distance B
13 Commun
14 Commun
15 Sortie +24 V
16 Sortie +24 V
J4 Tension de l’arc
Nº du contact Signal
1 Électrode –
2 Travail +
Note : Les contacts 11 et 12 sur le connecteur J3 doivent être connectés aux sites 1 et 3 sur le bornier 2 dans
un système plasma HPR.
Note : Les bornes de tension de l’arc sur le connecteur J4 doivent être connectées au circuit E/S d’un système
plasma HPR.
Connecter les
bornes de tension
de l’arc au circuit
E/S d’un système
plasma HPR.
J3
Connecter les contacts 11
et 12 aux sites 1 et 3 sur le
bornier 2 dans un système
plasma HPR.
