Hypertherm THC ArcGlide - Manuel (Page 77)

ArcGlide THC Manuel d’instructions 2-43
INSTALLATION
2

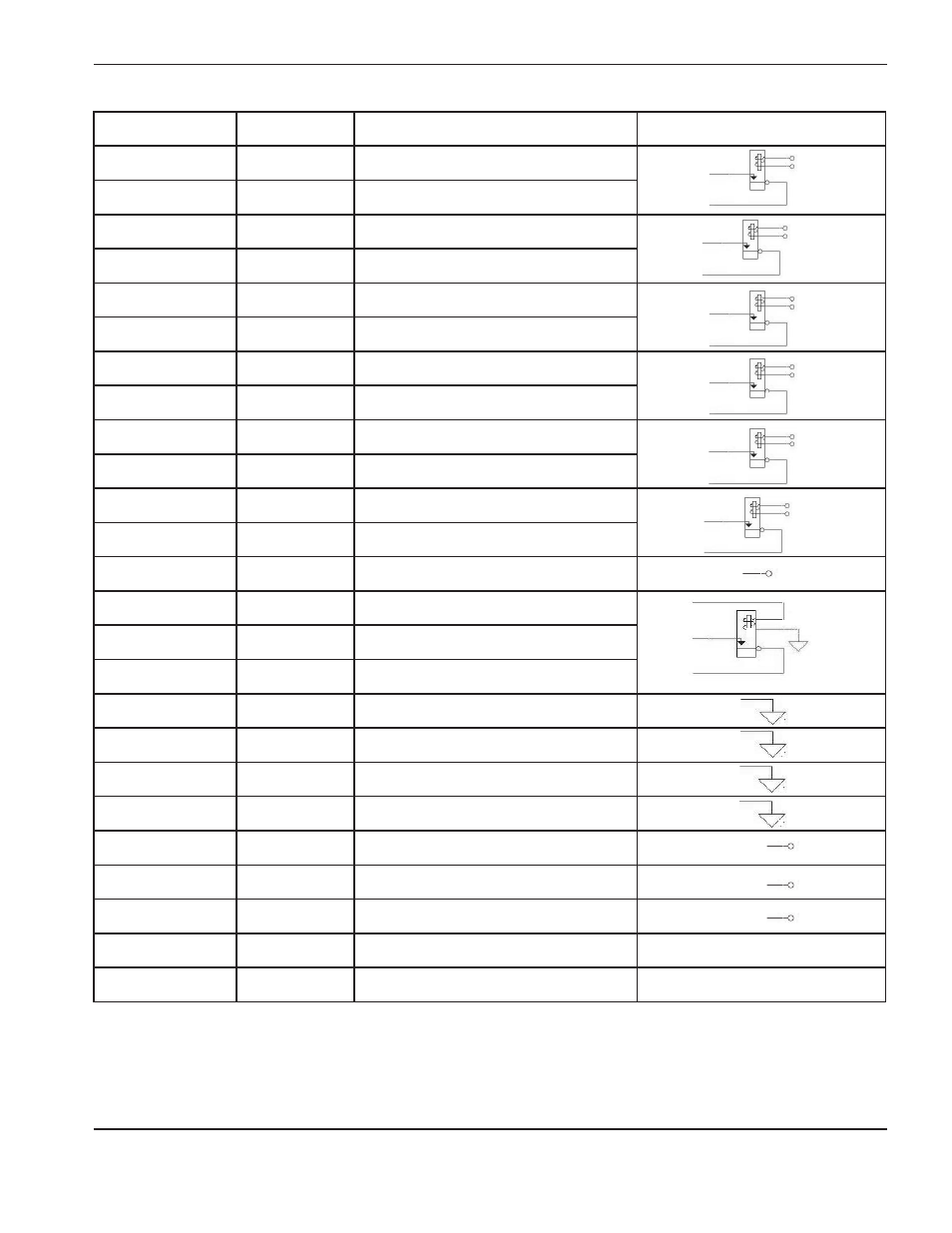

Nº du contact* Couleur Nom du signal Circuit à contact sec ou de tension
13 Orange IHS terminé, sortie A
14 Noir IHS terminé, sortie B
15 Blanc Retrait terminé, sortie A
16 Rouge Retrait terminé, sortie B
17 Vert Mouvement machine, sortie A
18 Rouge Mouvement machine, sortie B
19 Bleu Erreur THC, sortie A
20 Rouge Erreur THC, sortie B
21 Jaune Décrochage de la torche, sortie A
22 Rouge Décrochage de la torche, sortie B
23 Brun Réserve de CNC, sortie A
24 Rouge Réserve de CNC, sortie B
25 Orange Verrouillage du mouvement, entrée+**
26 Rouge Verrouillage du mouvement, entrée – **
27 Blanc Verrouillage, sortie A
28 Vert Verrouillage, sortie AB
29 Bleu Commun
30 Vert Commun
31 Jaune Commun
32 Vert Commun
33 Brun Sortie +24 V c.c.
34 Vert Sortie +24 V c.c.
35 Orange Sortie +24 V c.c.
36 Non connecté
37 Non connecté
* Les numéros de contacts des deux extrémités du câble sont les mêmes.
** Cette entrée est fermée si un cavalier est utilisé.
A
B
-
+24 V
+24 V
+24 V
+24 V
B
A A
B
normalement
ouvert
B
A
A
B
normalement
ouvert
B
A
A
B
normalement
ouvert
B
A
A
B
normalement
ouvert
B
A
A
B
normalement
ouvert
B
A
A
B
normalement
ouvert
normalement
ouvert
