ArcGlide THC
Manuel d’instructions
2-39
INSTALLATION
Numéro de référence Longueur
223212
3,0 m
2232222
6,0 m
223119
7,5 m
223223
10,5 m
223008
15,0 m
223099
23,0 m
223100
30,5 m
223101
45,5 m
223102
61,0 m
Nº du contact* Nom du signal
1
TX + (transmettre les données +)
2
TX – (transmettre les données –)
3
RX + (recevoir les données +)
4
Non connecté
5
Non connecté
6
RX – (recevoir les données –)
7
Non connecté
8
Non connecté

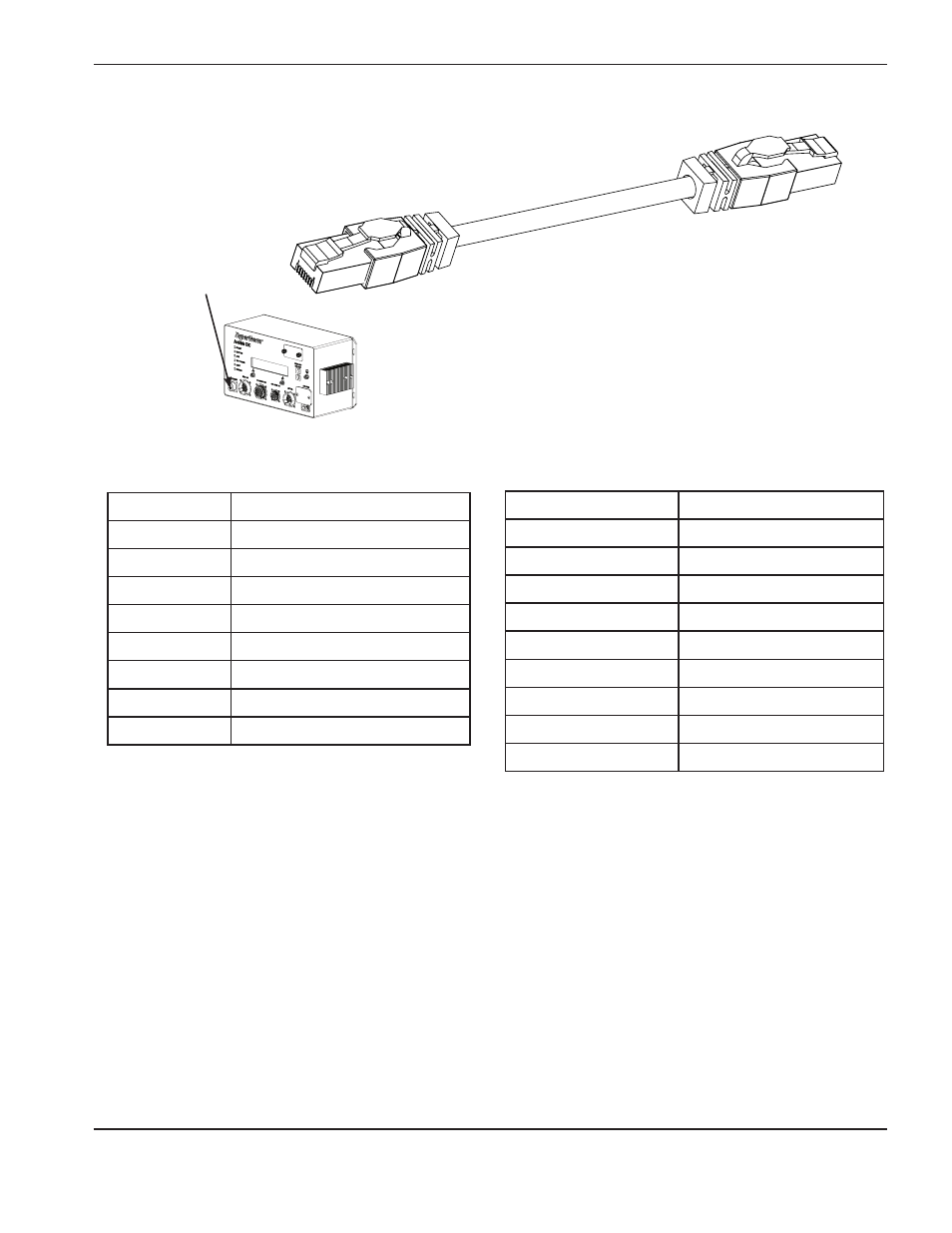

Câble Hypernet et d’interface HMI
Connecter cette extrémité
à la HMI ArcGlide.
Connecter cette
extrémité au module
de commande ou
au commutateur
Ethernet.
Dans une configuration Hypernet ou mixte où il y a plus
d’un élément Hypernet, utiliser ces câbles pour connecter
les composantes du système au commutateur Ethernet.
Si le câble Ethernet d’un autre fournisseur est utilisé, vérifier
que le câble est un câble standard, blindé RJ-45 Cat-5e.
* Les numéros de contacts des deux extrémités du câble
sont les mêmes.
