2-42 ArcGlide THC Manuel d’instructions
INSTALLATION
2
Numéro de référence Longueur
223213
3,0 m
223214 6,0 m
223122 7,5 m
223215 10,5 m
223005 15,0 m
223107 23,0 m
223108 30,5 m
223109 45,5 m
223110 61,0 m

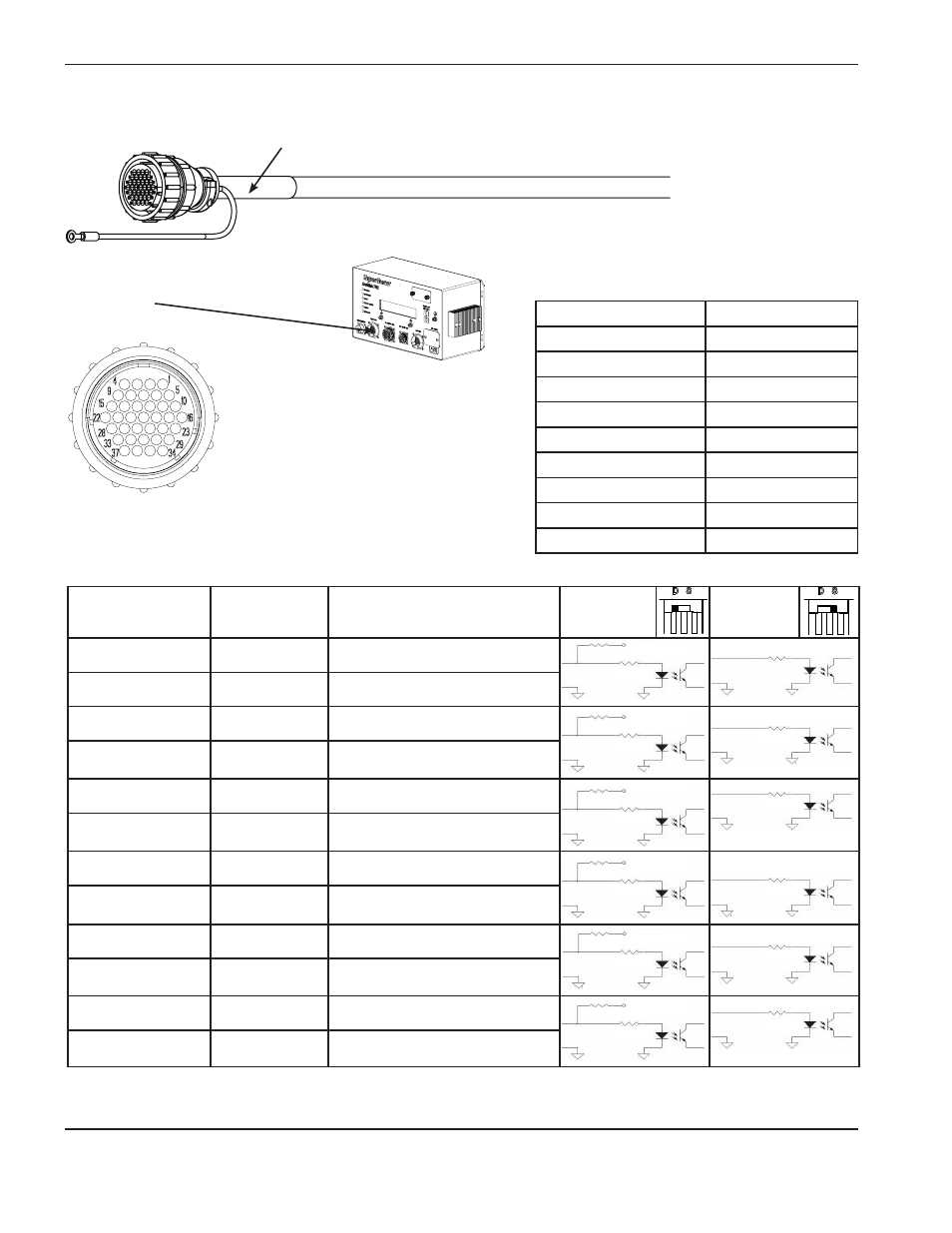

Câble E/S CNC
Bande jaune
Connecter cette extrémité
au connecteur du module de
commande avec le cercle jaune.
Connecter cette extrémité
à la CNC en ajoutant
le connecteur approprié
à cette CNC.
* Les numéros de contacts des deux extrémités du câble sont les mêmes.
** AVC = Commande de la tension de l’arc
Notes :
• Toutes les entrées de la CNC
ArcGlide peuvent être configurées
pour des fermetures de contact sec
ou des entrées de tension 12 – 24 V.
• Pour plus de renseignements au sujet
de signaux E/S de la CNC séparée,
consulter les signaux d’interface
séparée ArcGlide.
Nº du contact* Couleur Nom du signal
Circuit de
contact sec
Circuit de
tension
1 Rouge Démarrage cycle, entrée +
2 Noir Démarrage cycle, entrée –
3 Blanc Gain faible, entrée +
4 Noir Gain faible, entrée –
5 Vert Désactivation de l’AVC*, entrée +
6 Noir Désactivation de l’AVC*, entrée –
7 Bleu Sync. IHS, entrée+
8 Noir Sync. IHS, entrée –
9 Jaune Entrée de réserve 1 +
10 Noir Entrée de réserve 1 –
11 Brun Entrée de réserve 2 +
12 Noir Entrée de réserve 2 –
+
_
3,9 K
+24 V
3,9 K +
_
3,9 K
+
_
3,9 K
+24 V
3,9 K
+
_
3,9 K
+24 V
3,9 K
+
_
3,9 K
+24 V
3,9 K
+
_
3,9 K
+24 V
3,9 K
+
_
3,9 K
+24 V
3,9 K
+
_
3,9 K
+
_
3,9 K
+
_
3,9 K
+
_
3,9 K
+
_
3,9 K
