1-12 ArcGlide THC Manuel d’instructions
SPÉCIFICATIONS
2

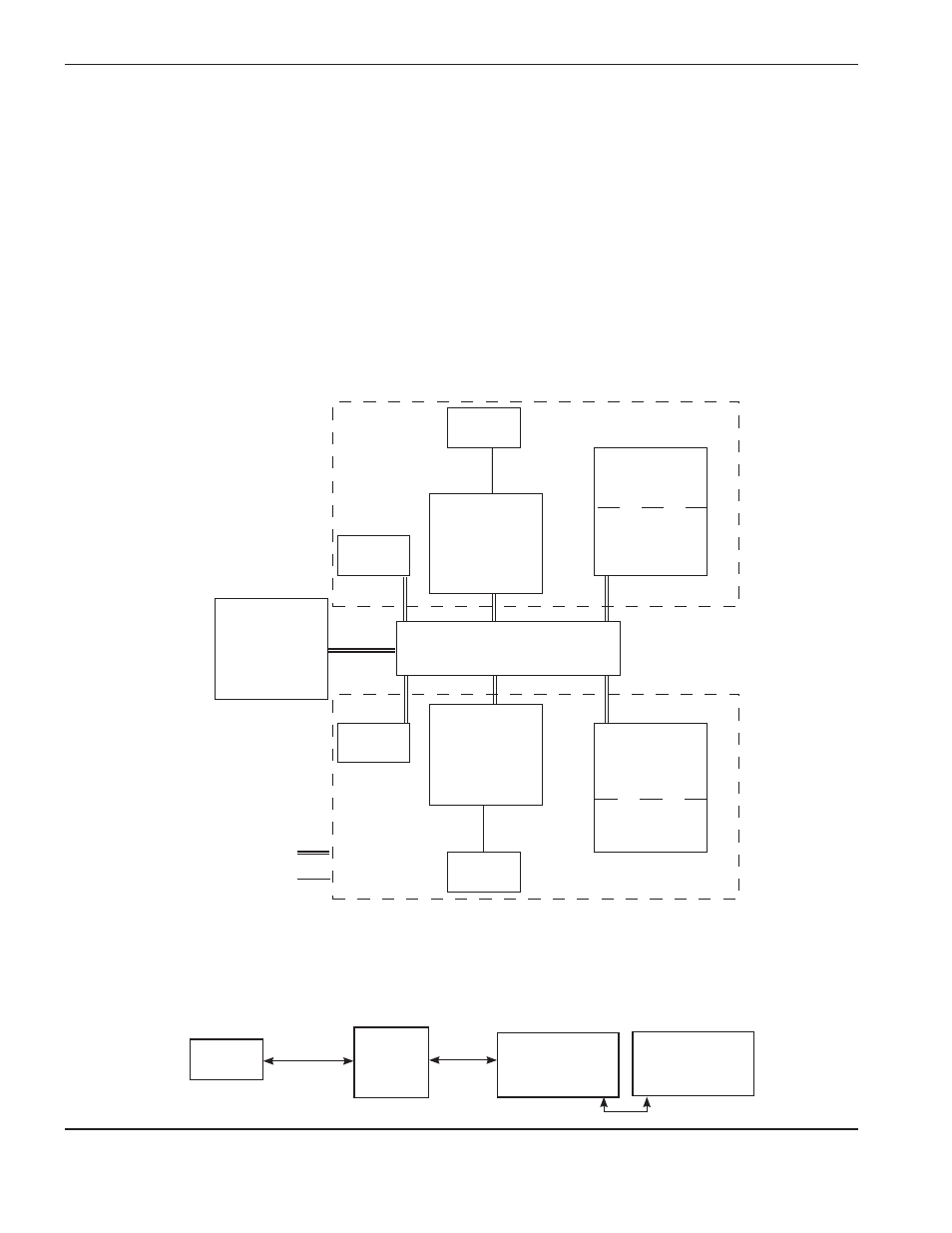

Configuration de base avec connexions Hypernet
Légende
Connexion Hypernet
Connexion séparée
Commutateur Ethernet
Système plasma HPR
avec Hypernet
Système plasma HPR
avec Hypernet
Lève-torche
Module de
commande ArcGlide
Module de
commande ArcGlide
Lève-torche
HMI
HMI
CNC HyPath
EDGE Pro
Poste 1
Poste 2
Circuit imprimé de
l’interface plasma
Circuit imprimé de
l’interface plasma
Adresse Hypernet : 1
Adresse Hypernet : 1
Adresse Hypernet : 1
Adresse Hypernet : 2
Adresse Hypernet : 2
Adresse Hypernet : 2
Configurations de communication Hypernet
Les ArcGlide THC dans les configurations Hypernet se connectent à la CNC et au système plasma à l’aide du protocole
Hypernet sur des câbles Ethernet blindés Cat-5e. Les CNC et les systèmes plasma de cette configuration doivent avoir
un port Ethernet dédié configuré pour Hypernet pour ces connexions.
En outre, une configuration Hypernet doit comprendre un commutateur Ethernet de qualité industrielle pour acheminer
la communication de la CNC aux autres unités du système.
Note : Chaque composante ArcGlide THC (HMI, module de commande et interface plasma) qui est connectée
à l’Hypernet doit avoir la même adresse d’unité Hypernet. Cette adresse doit correspondre au numéro du
poste pour le THC qui est sélectionné dans Phoenix, sur l’écran de préparation du poste. Pour obtenir de
plus amples renseignements, veuillez vous reporter à Assignation de ports ArcGlide THC dans le Chapitre 2
Installation.
CNC
ArcGlide
THC
Interface plasma
ArcGlide
Panneau de
commande plasma
Hypernet
Cat-5e
Hypernet
Cat-5e
RS-422
Il n’y a pas de ports série sur l’ArcGlide THC. Dans une configuration Hypernet, les signaux en série sont transmis sur le
câble Hypernet entre la CNC et l’ArcGlide THC et l’interface plasma ArcGlide. La communication en série se fait entre
l’interface plasma ArcGlide et le panneau de commande plasma à l’aide d’un câble série (123760).
