ArcGlide THC Manuel d’instructions 4-51
ENTRETIEN
Processeur de la HMI (228578)

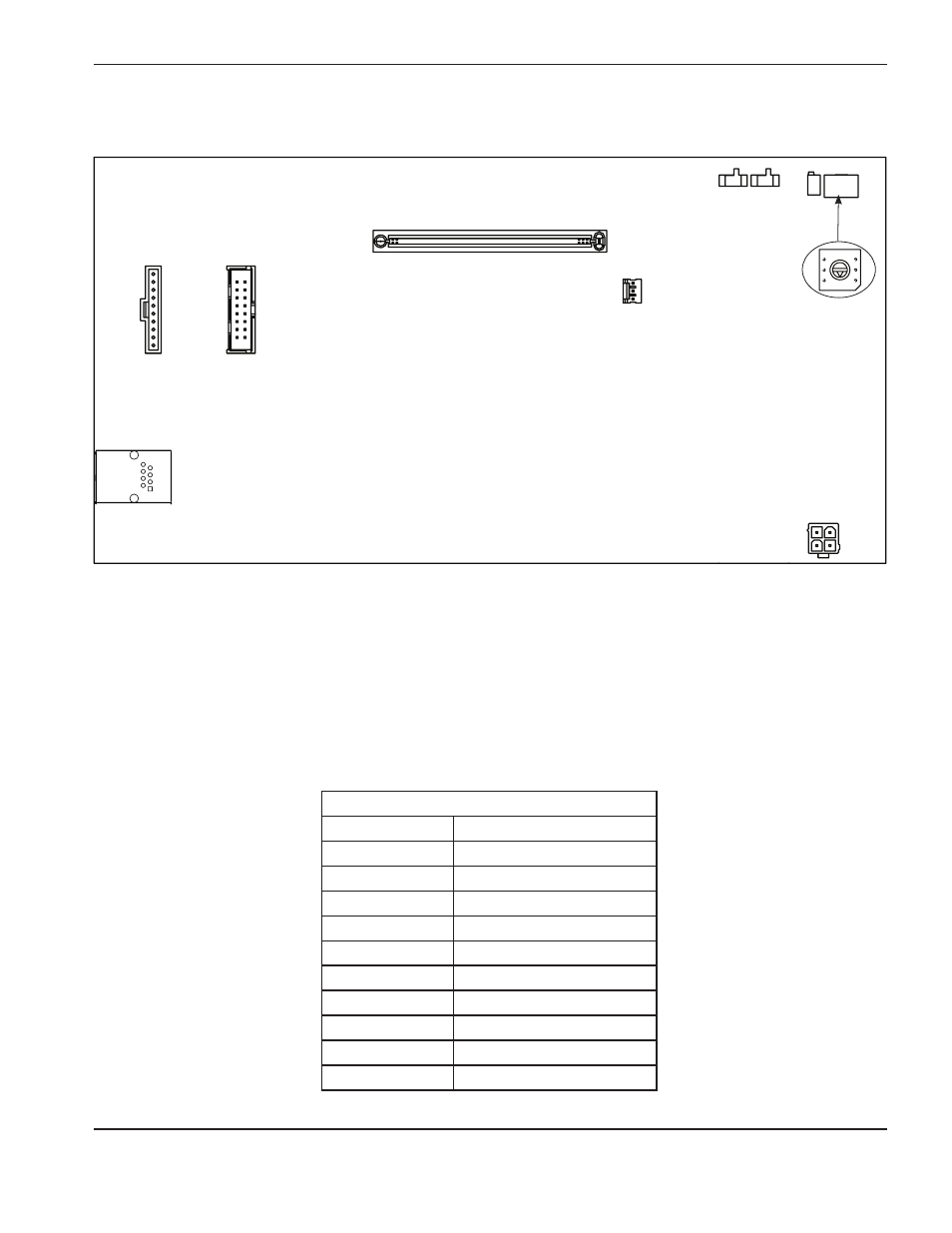

Circuit imprimé du processeur THC
J2 DEL du panneau avant
Nº du contact Signal
1 +5 V c.c.
2 +5 V c.c.
3 DEL d’amorçage
4 DEL de mouvement
5 DEL de limite
6 DEL de l’AVC
7 DEL d’erreur
8 DEL de contact
9 Affichage précédent
10 Affichage suivant
J3 Interconnexions de CI
J2
DEL du
panneau
avant
J5
Module de
caractères ACL
J11
ACL B/L
J8
Hypernet
52
51
2
1
100
99
50
49
J4
ACL B/L
SW3 Commutateur
d’adresse de l’unité,
réglage par défaut = 1
SW2
UNIT ADDRESS
Note : Avec une configuration Hypernet, le commutateur d’adresse de l’unité (SW3) du CI du processeur du
THC doit avoir la même adresse que le commutateur d’adresse de l’unité des CI du processeur de la HMI
et de l’interface Hypernet. Le paramètre par défaut est 1.
Commutateurs d’entrée sèches
ou de tension, réglage par
défaut = D (sec)
1
1
1
1
1
1 1
1
