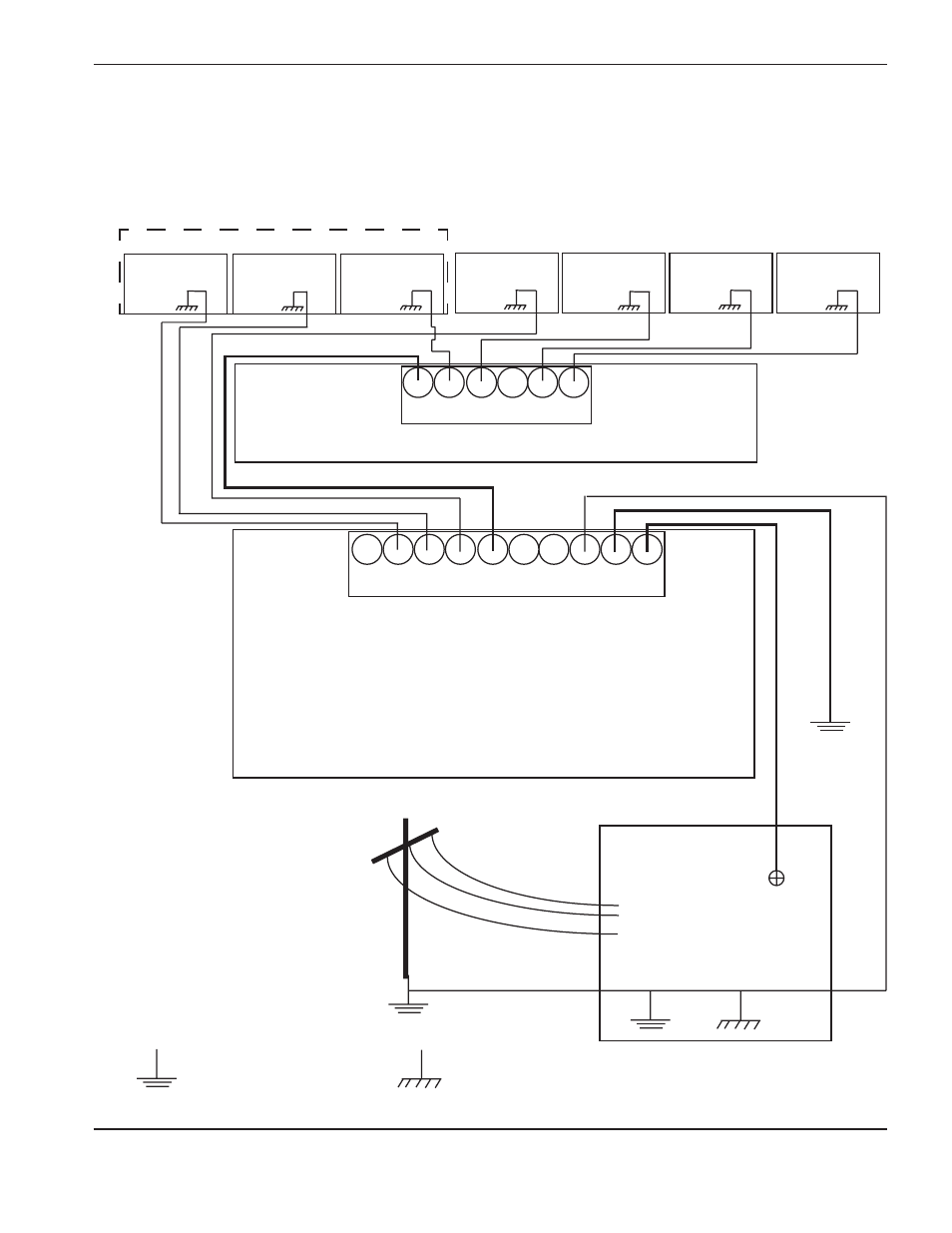

Schéma de mise à la terre
Mise à la terre contre RFI et EMI
La mise à la terre et le blindage contre RFI et EMI consistent en une mise à la terre qui limite la quantité de « bruits »
électriques émis par les systèmes de commande plasma et d’entraînement par moteur. Ils limitent également la quantité
de bruits reçus par la CNC et d’autres circuits de commande et de mesure.
ArcGlide
Masse et mise à la terre RFI
Mise à la terre du c.a.
ou d’entretien
Mise
à la terre
plantée
Console HFD* Console de
dosage
Console de
sélection du
gaz
Console CNC
Module de
commande
Lève-torche*
HMI
Table de coupe
Système plasma
Portique
Barre omnibus
Barre omnibus
Courant continu
positif
* Le lève-torche et la console HFD
nécessitent chacun un chemin distinct
menant à la barre omnibus de la table
de coupe.
