INSTALLATION

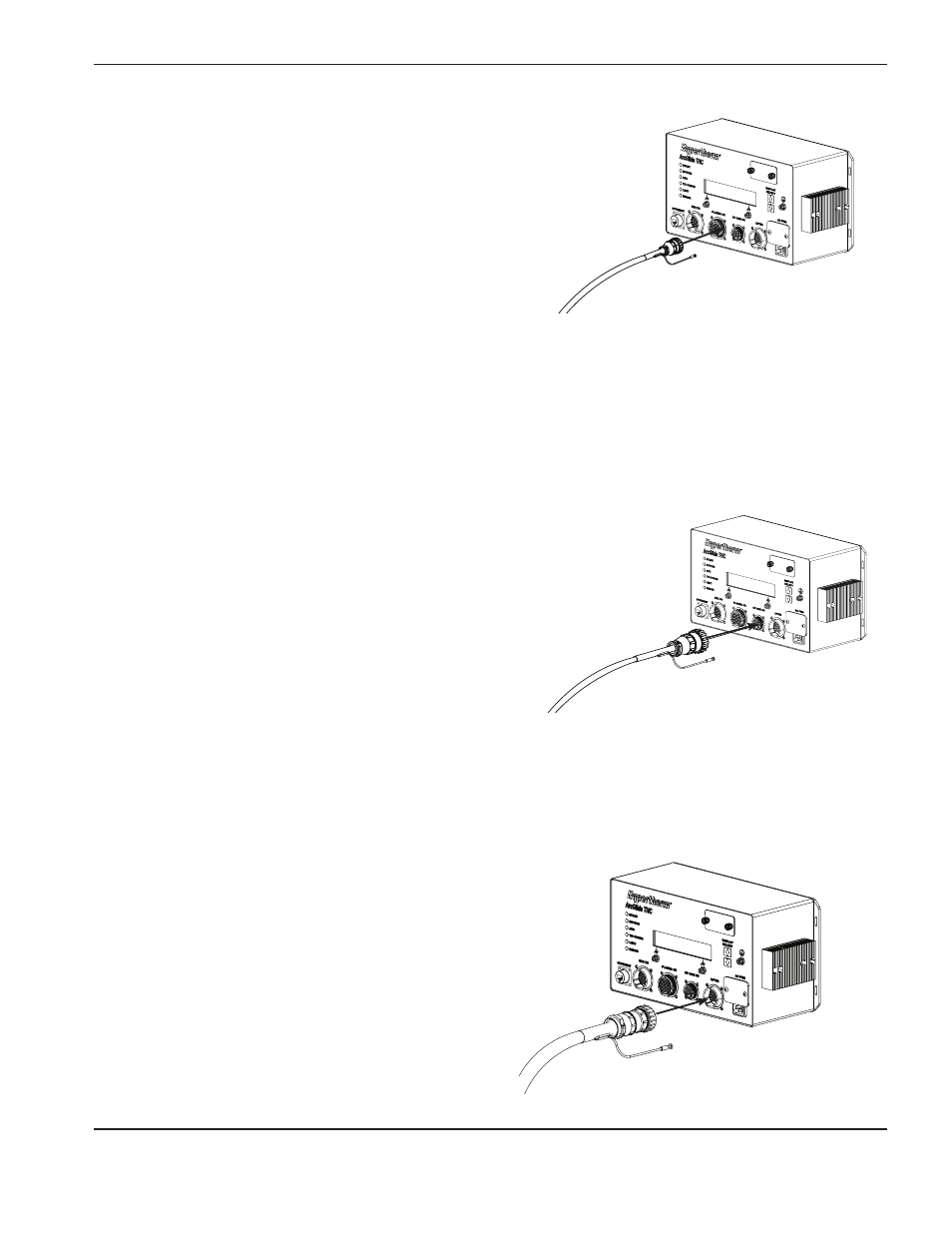

5. Se servir des directives Installer le lève-torche dans ce
chapitre pour connecter le lève-torche ArcGlide au module
de commande.
4. Si la configuration comprend une console opérateur
personnalisée facultative, la connecter au module de
commande :
a. Connecter l’extrémité du câble E/S de la console
opérateur avec la bande verte dans le connecteur E/S de
la console opérateur à l’avant du module de commande.
b. Connecter l’autre extrémité du câble aux connecteurs
appropriés de la console opérateur personnalisée.
Pour en savoir plus, consulter la description du câble E/S
de la console opérateur plus loin dans ce chapitre.
3. Connecter le système plasma au module de commande :
a. Insérer l’extrémité du câble E/S de l’interface plasma avec
la bande bleue dans le connecteur E/S plasma à l’avant
du module de commande.
b. Connecter l’autre extrémité du câble dans le connecteur
E/S plasma (J5) sur le circuit imprimé de l’interface
plasma dans le système plasma.
Pour en savoir plus, consulter la description du câble E/S
plasma plus loin dans ce chapitre.
Connexion séparée
au système plasma
Connexion séparée
à la console opérateur
Connexion séparée au lève-torche
