5-2 ArcGlide THC Manuel d’instructions

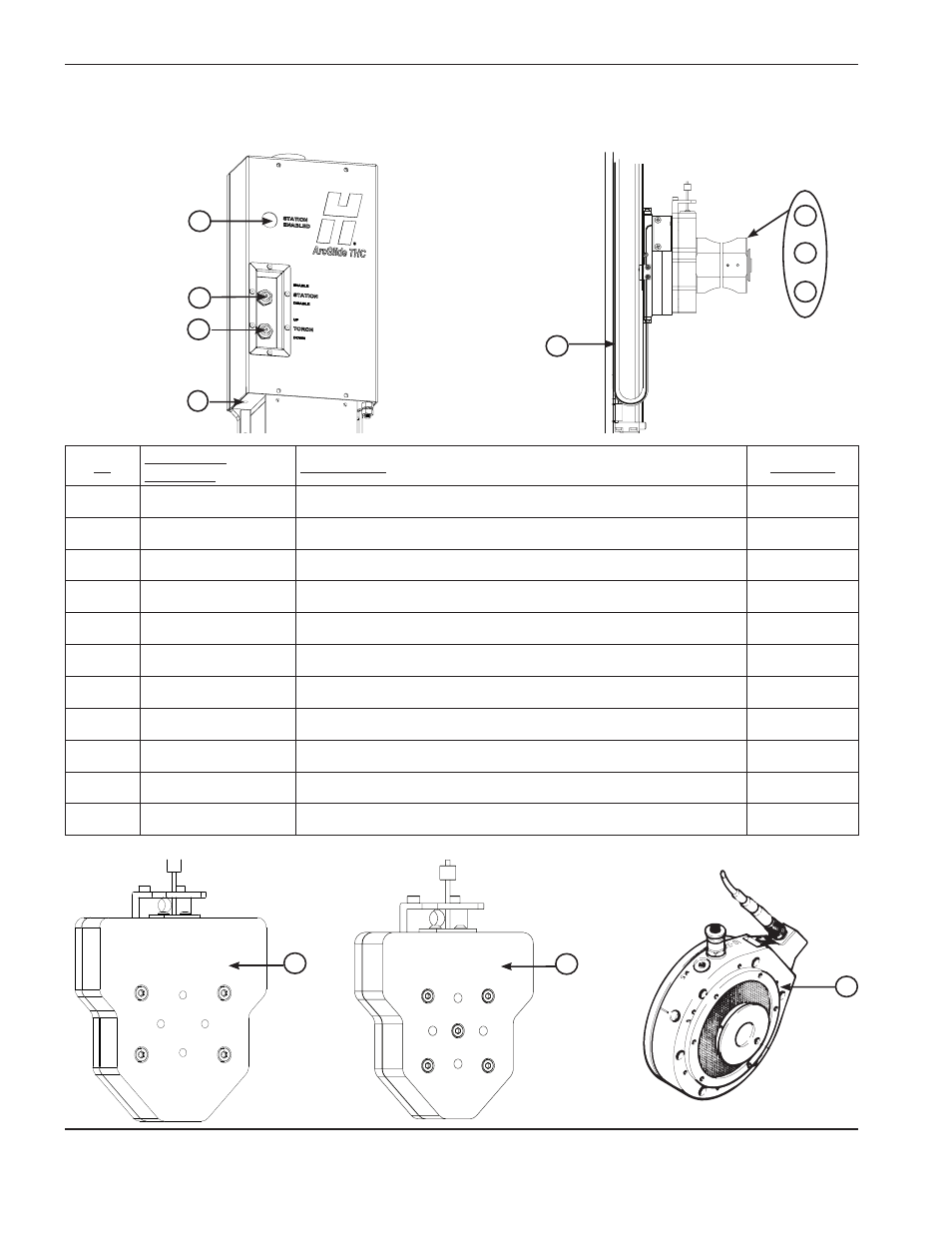

NOMENCLATURE DES PIÈCES
2
N°
Numéro de
référence
Description Quantité
1 228588 Kit : DEL d'activation du poste 5 V 1
2 228585 Kit : Commutateur d'activation/désactivation 1
3 228584 Kit : Commutateur monter/descendre la torche 1
4 228592 Kit : Diode du pointeur au laser 1
5 228608 Kit : Câble de décrochage 1
6 228593 Kit : Décrochage magnétique 11,34 kg 1
7 228607 Kit : Décrochage magnétique 4,54 kg 1
8 228597 Kit : Décrochage pneumatique 1
9 128277 Kit : Support de montage du lève-torche, 35 mm 1
10 128278 Kit : Support de montage du lève-torche, 44 mm 1
11 128279 Kit : Support de montage du lève-torche, 50 mm 1
Pièces du lève-torche
4
1
2
3
6 7
8
5
9
10
11
