ArcGlide THC Manuel d’instructions 2-15

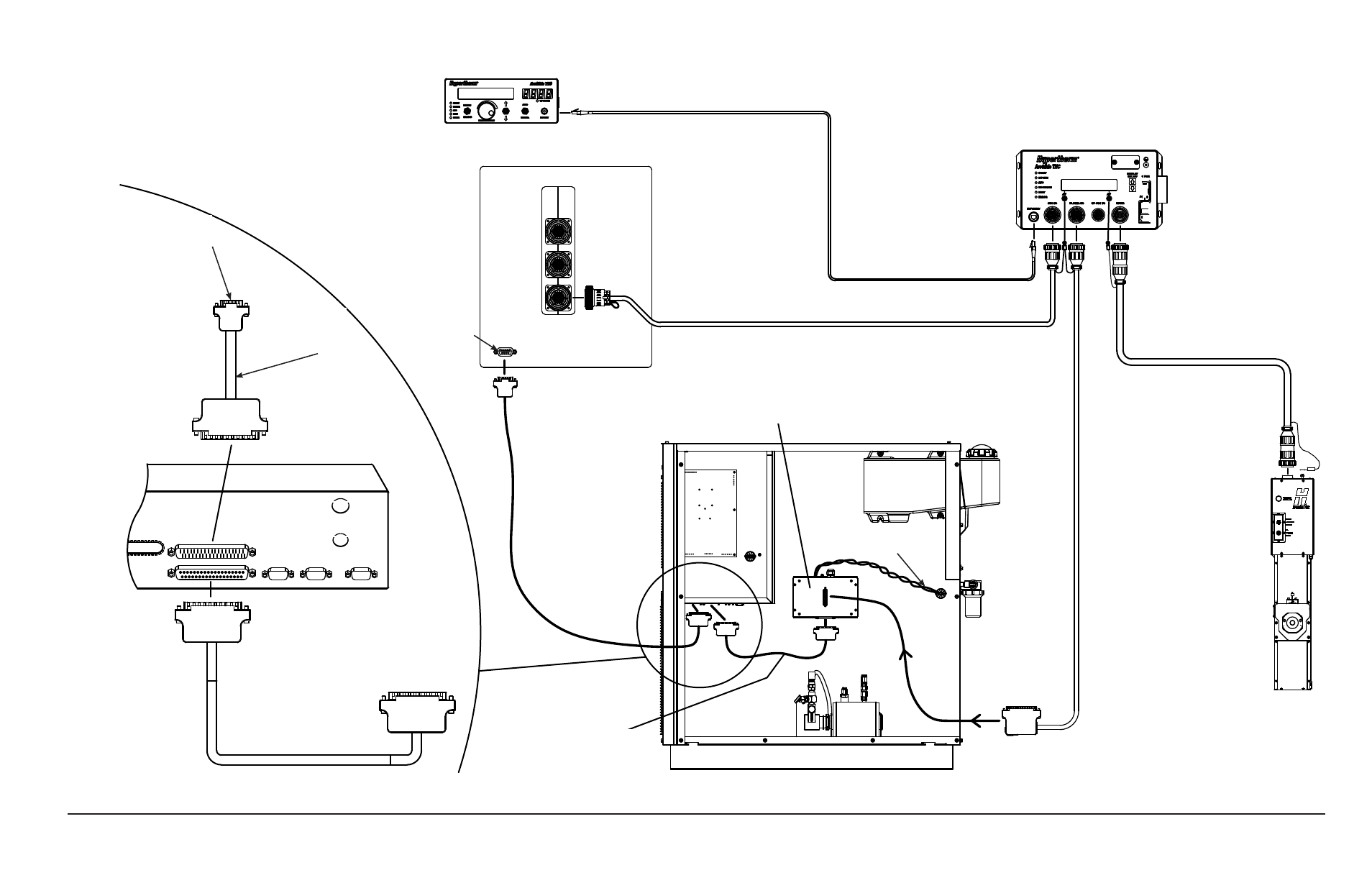

L’ArcGlide THC avec une connexion séparée à une CNC Picopath et un système plasma HPR ou HPR XD
HMI ArcGlide
adresse 1
AXES 3,4
AXES 1,2
I/O
Au port CNC RS-422,
terminer au besoin
Câble série fourni par
l’OEM
DB37 femelle
CI commande HPR
DB37 mâle
Câble 223192 sans
série (avec gaine rouge
thermorétractable)
Interface plasma (090052)
Câble E/S CNC
Câble Ethernet blindé
Module de commande ArcGlide
adresse 1
Câble d’interface plasma
Fils de détection de la tension
de l’arc
Câble d’interface
lève-torche
Lève-torche ArcGlide
Vers l’ensemble d’interface plasma
Câble 223192 sans
série (avec gaine rouge
thermorétractable)
Câble série fourni
par l’OEM
HMI ArcGlide
adresse 1
DB37 femelle
Port série
RS-422
CNC avec interface Picopath et communication série
Axes 3, 4
Axes 1, 2
E/S
DB50 mâle
2
