ArcGlide THC Manuel d’instructions 4-59
ENTRETIEN

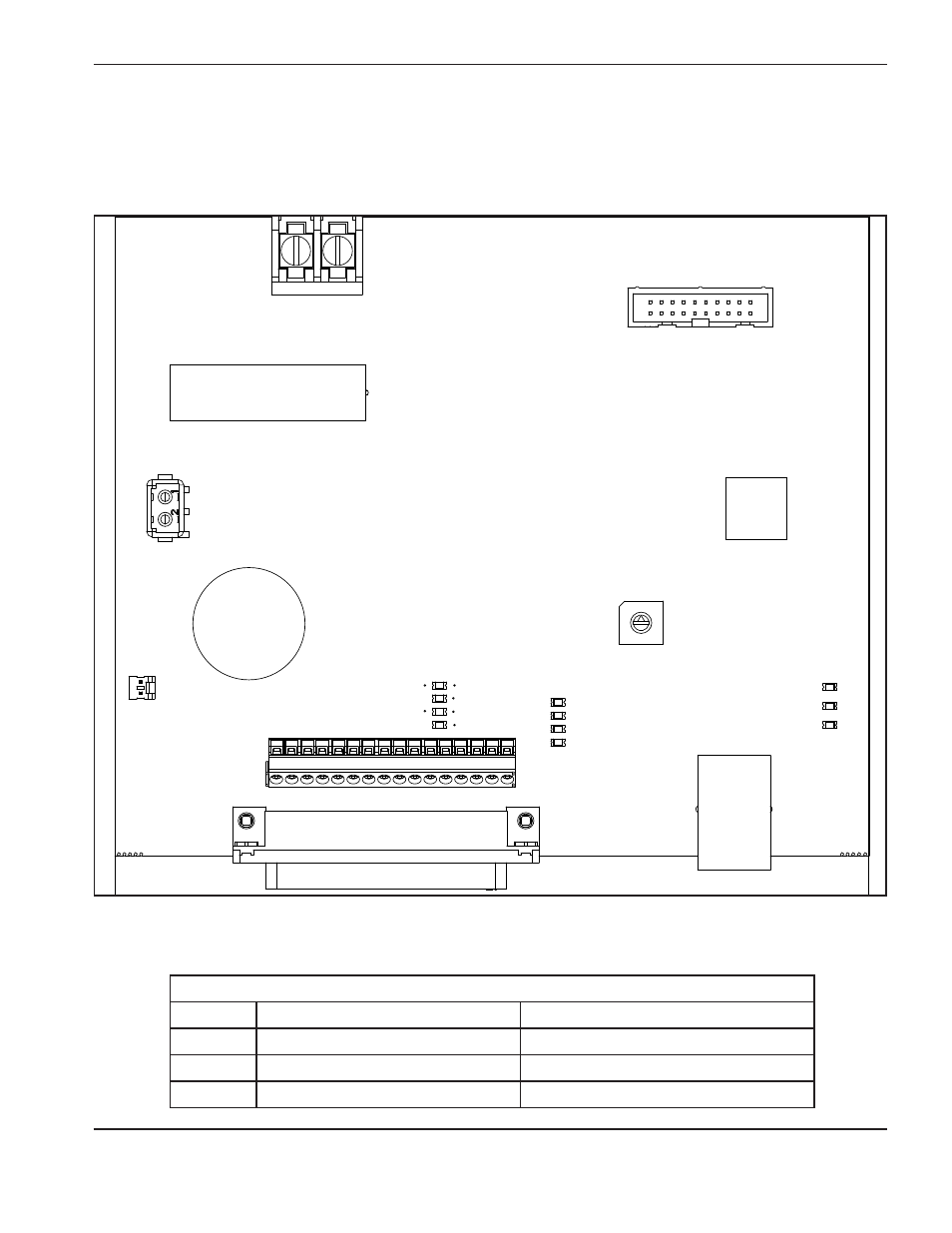

Interface plasma Hypernet (141161)
J5 Interface
de la CNC
J3
J1
Hypernet
24 V c.a.
Entrée
J7
J6
Sortie
ON/ OFF
(activ./désactiv.)
à distance
J4
J2
SW1
Adresse d’unité
(+) Travail
Électrode
(-)
Connecter les contacts 1 et 2 aux sites 1 et 3
sur le bornier 2 dans l’alimentation plasma.
Note : Avec une configuration Hypernet, le commutateur d’adresse de l’unité (SW1) du CI de l’interface
Hypernet doit avoir la même adresse que le commutateur d’adresse de l’unité des CI du processeur
de la HMI et du processeur du THC. Le paramètre par défaut est 1.
1
2
Connecter les bornes de tension de l’arc au circuit E/S du système
plasma HPR.
DEL1
DEL2
DEL3
DEL
DEL Couleur Signal
1 Rouge Erreur du système plasma
2 Rouge à clignotement lent Hypernet du HPR est prêt
3 Rouge à clignotement rapide Transmission en série
2
