2-20 ArcGlide THC Manuel d’instructions

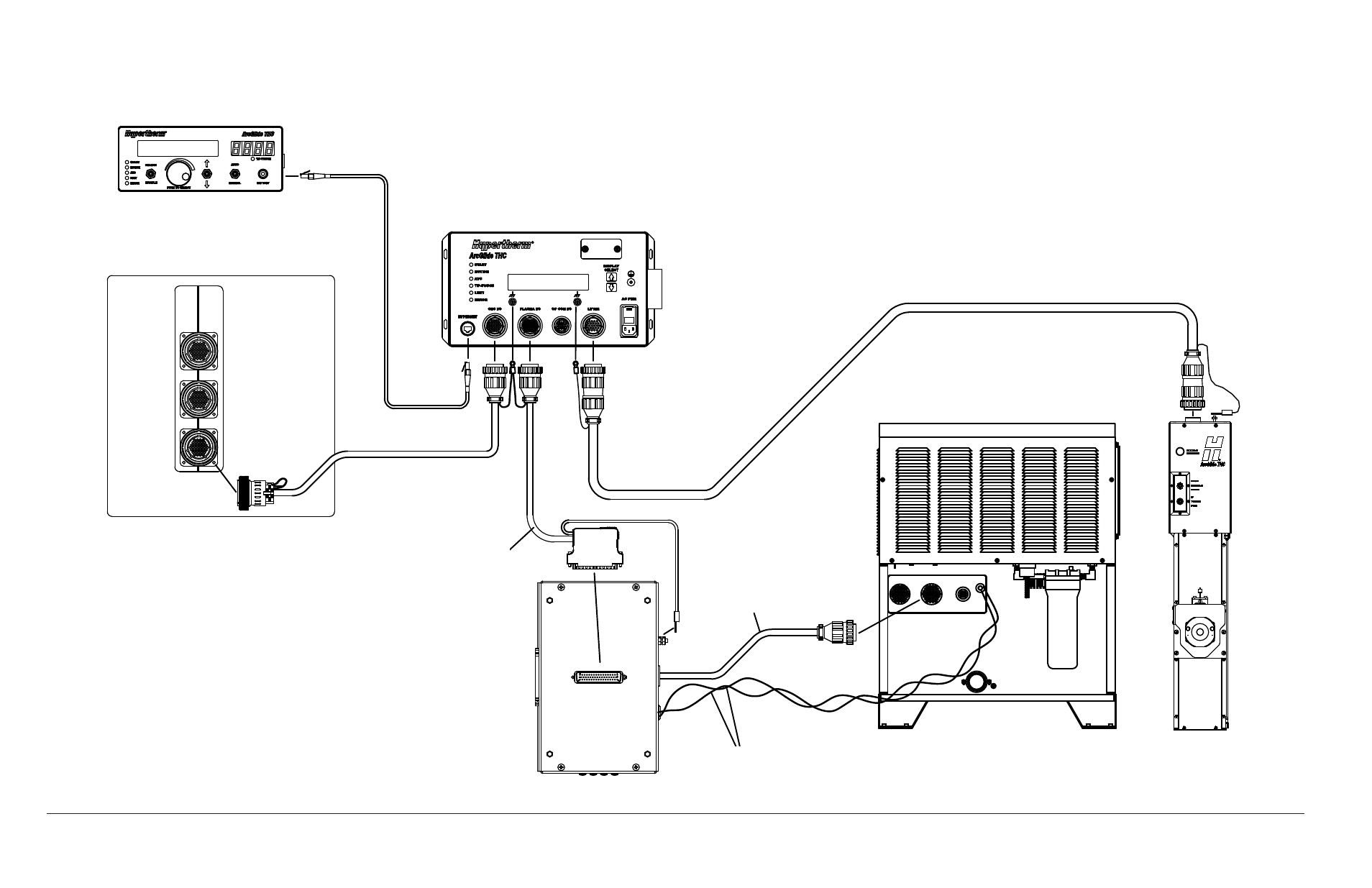

L’ArcGlide THC avec des connexions séparées à une CNC Picopath et à un système plasma MAX200, HT2000 ou HT2000 HFL
MACHINE
1X6
Câble d’interface lève-torche
Module de commande ArcGlide
Adresse mise à 1
HMI ArcGlide
Adresse mise à 1
CNC avec interface Picopath
Câble E/S d’interface plasma
Câble E/S CNC
Câble Ethernet blindé
Lève-torche ArcGlide
Au système plasma
Utiliser une paire torsadée ~0,9 mm carré, pour un courant nominal de 600 V ou plus
Interface plasma (090052)
Câble d’interface
de la machine 1x6
Axes 3, 4
Axes 1, 2
E/S
MAX200
2
