ArcGlide THC Manuel d’instructions 2-7
INSTALLATION

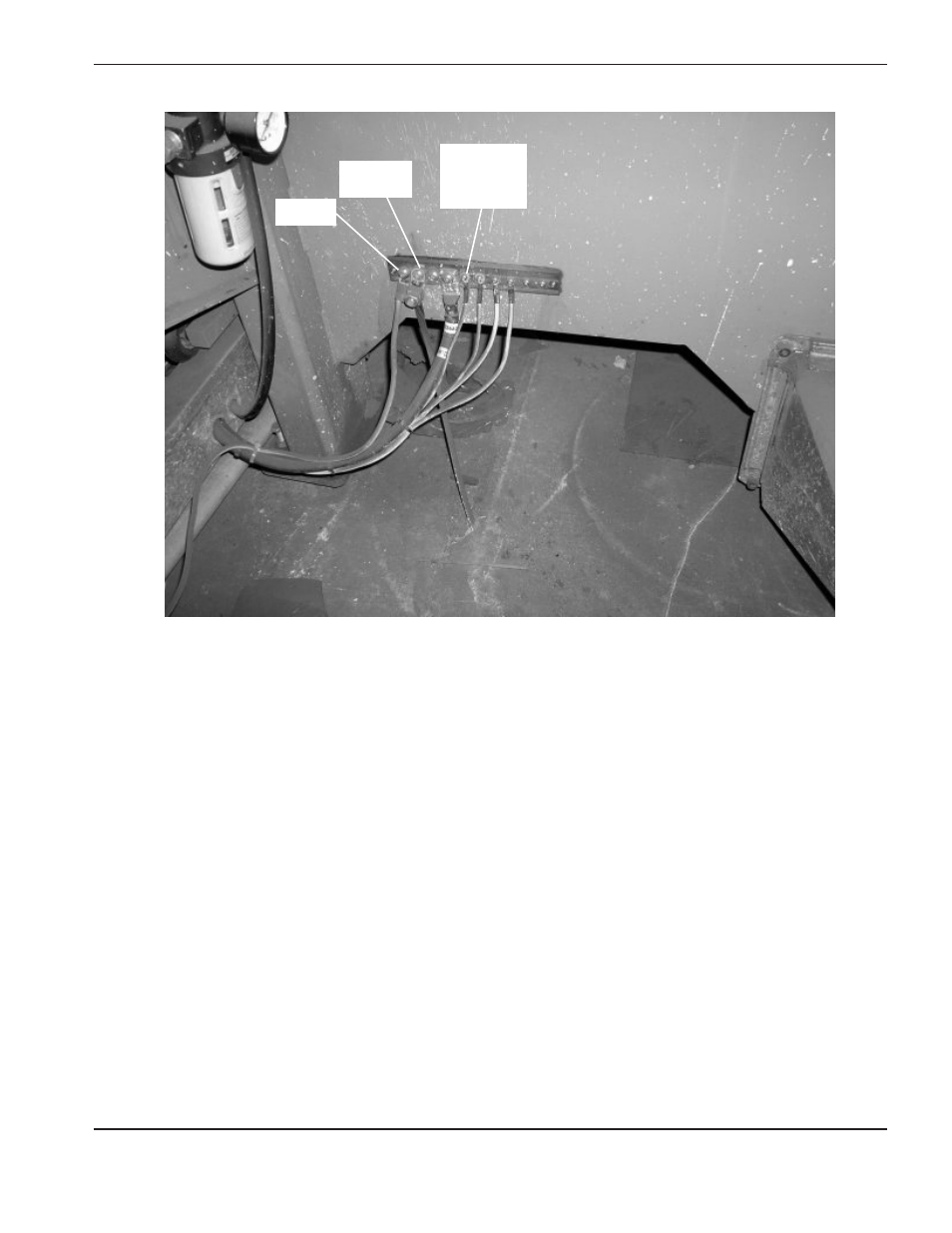

Exemple d’une bonne barre omnibus de masse de la table de coupe.
L’image ci-dessus illustre la connexion partant de la barre omnibus de masse du portique, la connexion partant du piquet
de terre, le fil positif du système plasma, la console HFD*, la carrosserie de la CNC, le manche de la torche et la masse
du système plasma.
* S’applique aux systèmes utilisant une console haute fréquence à distance (HFD)
Portique
Piquet de
terre
Fil du système
plasma (+)
