ArcGlide THC Manuel d’instructions 2-19

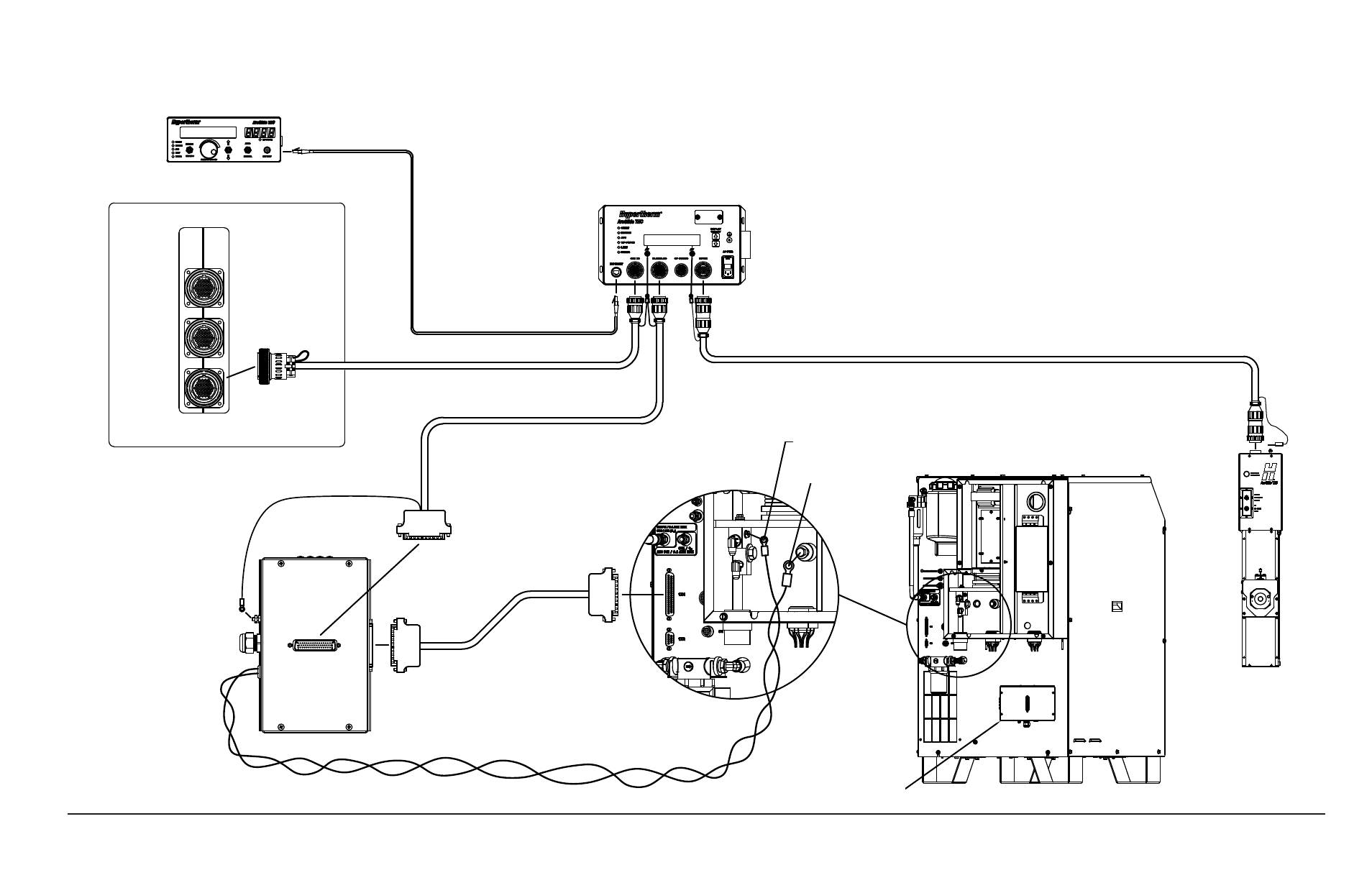

L’ArcGlide THC avec une connexion séparée à une CNC Picopath et un système plasma HSD130
HMI ArcGlide adresse 1
Module de commande
ArcGlide adresse 1
CNC avec interface Picopath
HSD130
Interface plasma, montée
à l’extérieur par le client.
Câble E/S d’interface plasma
Câble d’interface 123209
Fils de détection de la tension de l’arc. Utiliser une paire torsadée ~0,9 mm carré, pour un courant
nominal de 600 V ou plus
Électrode (–)
Travail (+)
Câble E/S CNC
Câble d’interface lève-torche
Câble Ethernet blindé
DB50
DB37
Lève-torche ArcGlide
Axes 3, 4
Axes 1, 2
E/S
DB37
Interface plasma
(090052)
2
