78
Cycles de per
ç
age

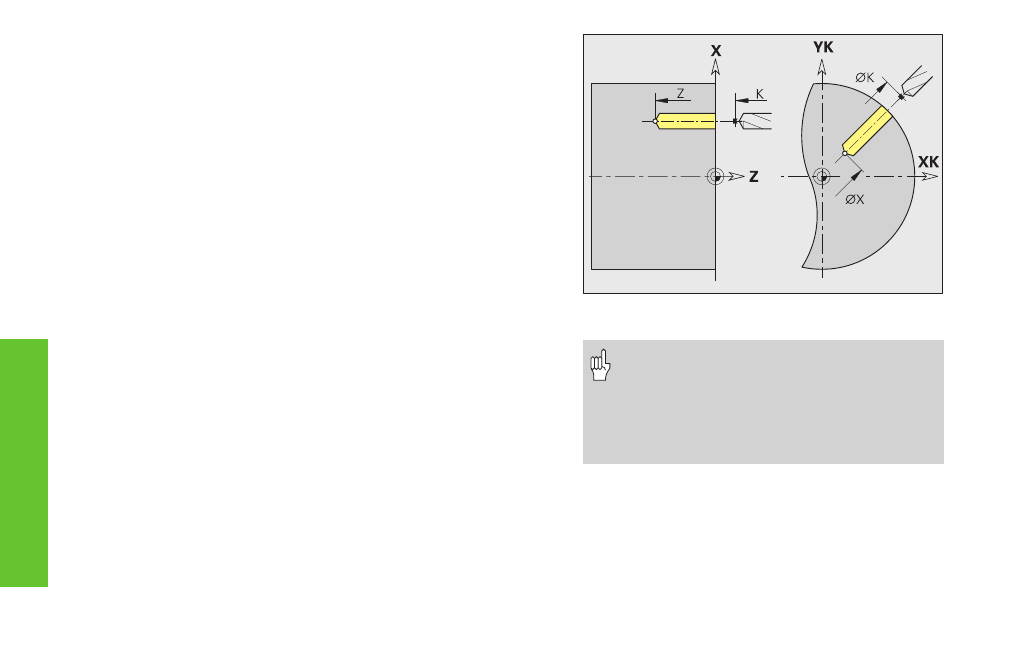

Cycle simple de perçage G71
G71 permet de créer des trous axiaux et radiaux à l'aide d'outils fixes ou
tournants.
Le cycle est utilisé pour réaliser:
■ trou seul sans définition de contour
■ trou avec définition de contour (trou seul ou modèle de trous)
Paramètres
NS:
Numéro de séquence contour du trou (G49-, G300- ou G310-Géo)
– pas d'introduction: trou seul sans définition de contour
X, Z: Position, longueur – point final du trou pour trous axiaux/radiaux (X
cote de diamètre)
E: Temporisation en secondes (pour casser les copeaux en fin de
trou) – par défaut: 0
V: Réduction d'avance (50%) – par défaut: 0
■ V=0 ou 2: réduction d'avance au début
■ V=1 ou 3: réduction d'avance au début et à la fin
■ V=4: réduction d'avance à la fin
■ V=5: pas de réduction d'avance
Exception pour V=0 et V=1: pas de réduction d'avance lors du
centrage avec foret à plaquettes réversibles et forets hélicoïdaux
avec angle de perçage à 180°
D: Vitesse de retrait – par défaut: 0
■ D=0: avance rapide
■ D=1: avance de travail
K: Plan de retrait (trous radiaux et trous dans le plan YZ: cote de
diamètre) – pas d'introduction: l'outil se déplace à la position
initiale ou à la distance de sécurité
• Trou seul sans définition de contour:
programmer alternativement „X ou Z“.
• Trou avec définition de contour: Ne pas
programmer „X, Z“.
• Modèle de trous: „NS“ indique le contour
du trou (et non la définition du modèle).
