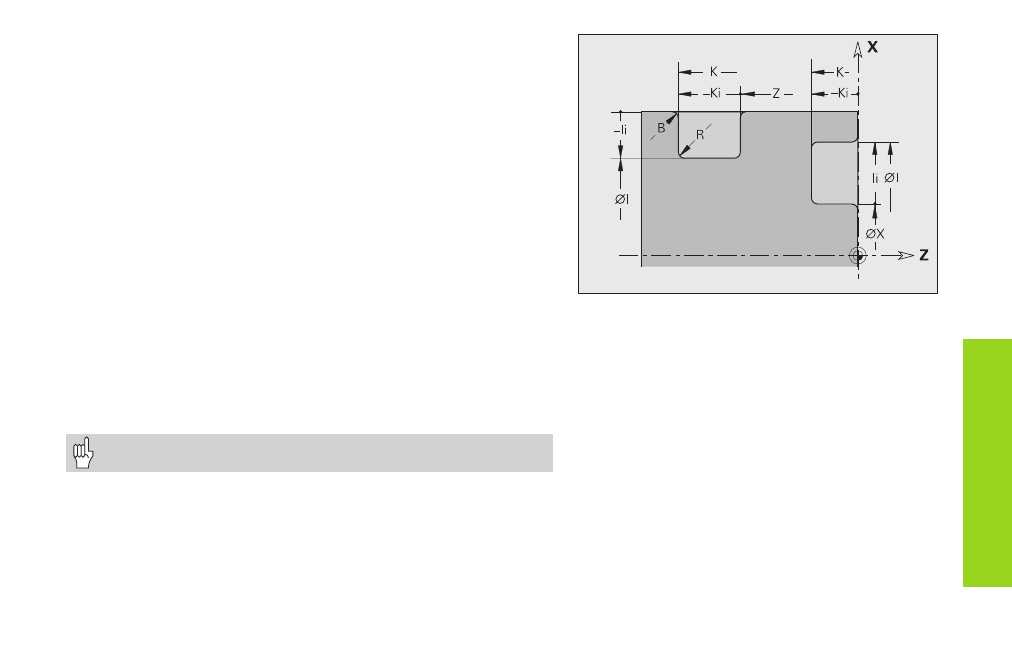

Gorge (standard) G22-Géo
G22 définit une gorge sur un élément de référence paraxial (G1). G22 est
adjoint au précédent élément de référence programmé.
Paramètres
X:
Point initial gorge sur face transversale (cote diamètre)
Z: Point initial de la gorge sur le pourtour
I, K: Coin interne
■ I pour gorge sur face transversale: point final de la gorge (cote
de diamètre)
■ K pour gorge sur face transversale: fond de la gorge
■ I pour gorge sur le pourtour: fond de la gorge (cote de diamètre)
■ K pour gorge sur le pourtour: point final de la gorge
Ii, Ki: Coin interne – incrémental (vérifier le signe !)
■ Ii pour gorge sur face transversale: largeur de la gorge
■ Ki pour gorge sur face transversale: profondeur de la gorge
■ Ii pour gorge sur le pourtour: profondeur de la gorge
■ Ki pour gorge sur le pourtour: point final de la gorge (largeur de la
gorge)
B: Rayon externe/chanfrein (sur les deux côtés de la gorge) – par
défaut: 0
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
R: Rayon interne (aux deux angles de la gorge) – par défaut: 0
Programmer soit „X“ soit „Z“.
