Droite G1
L'outil se déplace selon l'avance de travail en suivant une trajectoire
linéaire jusqu'au „point-cible“.
Paramètres
X, Z: Diamètre, longueur point final (cote de diamètre X)
A:

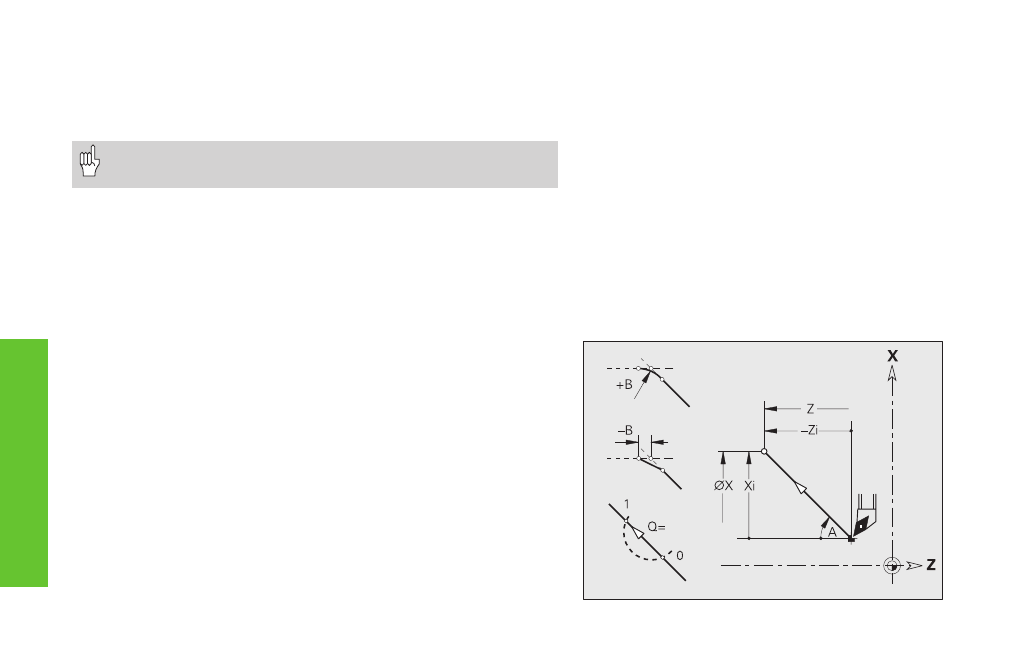

Angle (direction angulaire: cf. figure d'aide)
Q: Point d'intersection – par défaut: 0
■ Q=0: point d'intersection proche
■ Q=1: point d'intersection éloigné
B: Chanfrein/arrondi
■ B aucune introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
E: Facteur d'avance spéciale (0 < E
† 1) – par défaut: 1
(avance spéciale = avance active * E)
D
é
placements lin
é
air
es et
cir
culair
es simples
Avance rapide en coordonnées machine G701
Le chariot se déplace en rapide sur la trajectoire la plus courte jusqu'au
„point-cible“.
Paramètre
X, Z: Point final (cote de diamètre X)
„X, Z“ se réfèrent au point zéro machine et au point de référence
du chariot.
