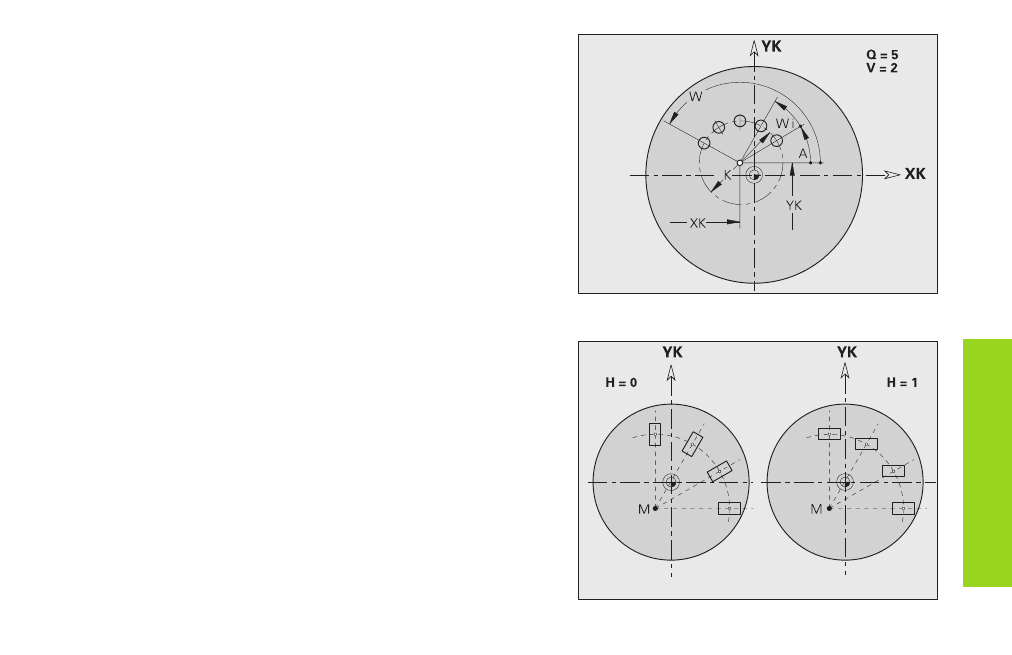

Modèle circulaire sur la face frontale G402-Géo
G402 définit un modèle circulaire sur la face frontale/arrière. G402 agit
sur la figure définie dans la séquence suivante (G300..305, G307).
Remarques concernant la programmation
■ Programmer le trou/la figure dans la séquence suivante sans centre –
exception: rainure circulaire.
■ Le cycle de fraisage (section USINAGE) appelle le trou/la figure dans la
séquence suivante – et non pas la définition du modèle.
Paramètres
Q:
Nombre de figures
K: Diamètre du modèle
A, W: Angle initial, angle final – position de la première/dernière figure
(référence: axe XK) – par défaut: A=0°; W=360°
Wi: Angle entre deux figures
V: Sens (orientation) – par défaut: 0
■ V=0 – sans W: répartition sur cercle entier
■ V=0 – avec W: répartition sur le plus grand arc de cercle
■ V=0 – avec Wi: signe de Wi détermine le sens (Wi<0: modèle
sens horaire)
■ V=1 – avec W: modèle sens horaire
■ V=1 – avec Wi: modèle sens horaire (signe de Wi sans
signification)
■ V=2 – avec W: modèle sens anti-horaire
■ V=2 – avec Wi: modèle sens anti-horaire (signe de Wi sans
signification)
XK,YK: Centre du modèle
H:
Position des figures – par défaut: 0
■ H=0: position normale – les figures sont tournées autour du
centre du cercle (rotation)
■ H=1: position non standard – la position de la figure se référant
au système de coordonnées reste inchangée (translation)
