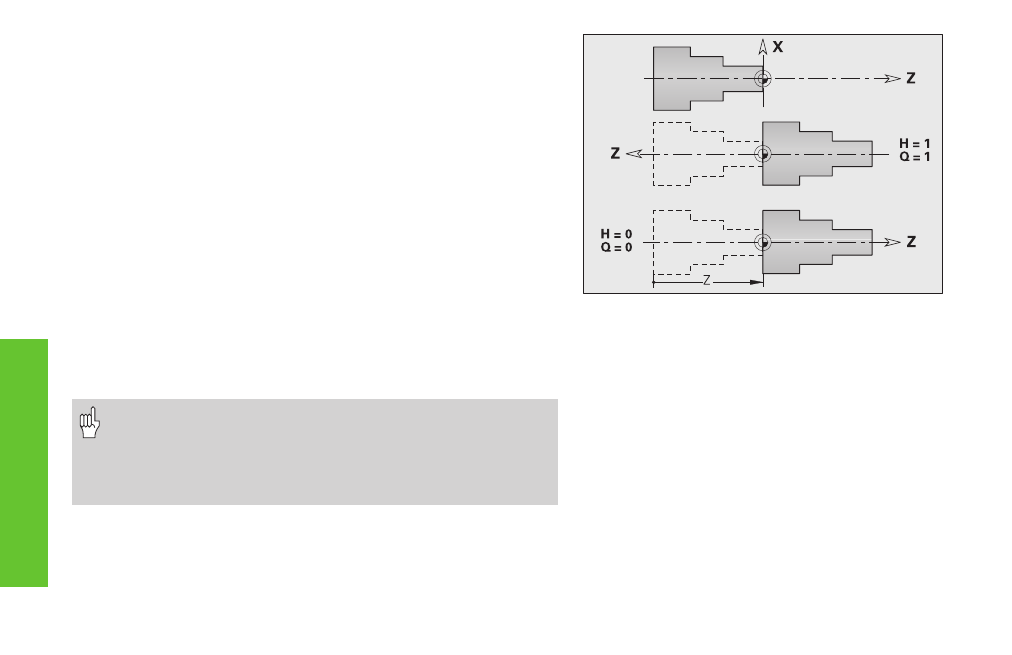

Orientation du contour (image miroir/décalage) G121
G121 réfléchit (image miroir) et/ou décale le contour de la pièce brute et
de la pièce finie. L'image miroir est réalisée sur l'axe X et le décalage,
dans le sens de Z. Le point zéro pièce n'est pas concerné.
Paramètres
H:
Mode de transformation – par défaut: 0
■ H=0: Décalage du contour – pas d'image miroir
■ H=1: Décalage du contour, image miroir et inversion du sens de
la définition du contour
Q: Inversion du système de coordonnées (sens de l'axe Z) –
par défaut: 0
■ Q=0: pas d'image miroir
■ Q=1: image miroir
Z: Décalage – par défaut: 0
D: Image miroir XC/XCR (image miroir/décalage des contours sur
faces frontale/arrière) – par défaut: 0
■ D=0: pas d'image miroir/décalage
■ D=1: image miroir/décalage
• Les contours sur le pourtour sont inversés/décalés de la
même manière que les contours de tournage.
• Les contours auxiliaires ne sont pas inversés.
• Remarque pour Q=1: Le système de coordonnées, y compris
le contour, est inversé – H=1 n'inverse que le contour.
