Ebauche parallèle au contour G830

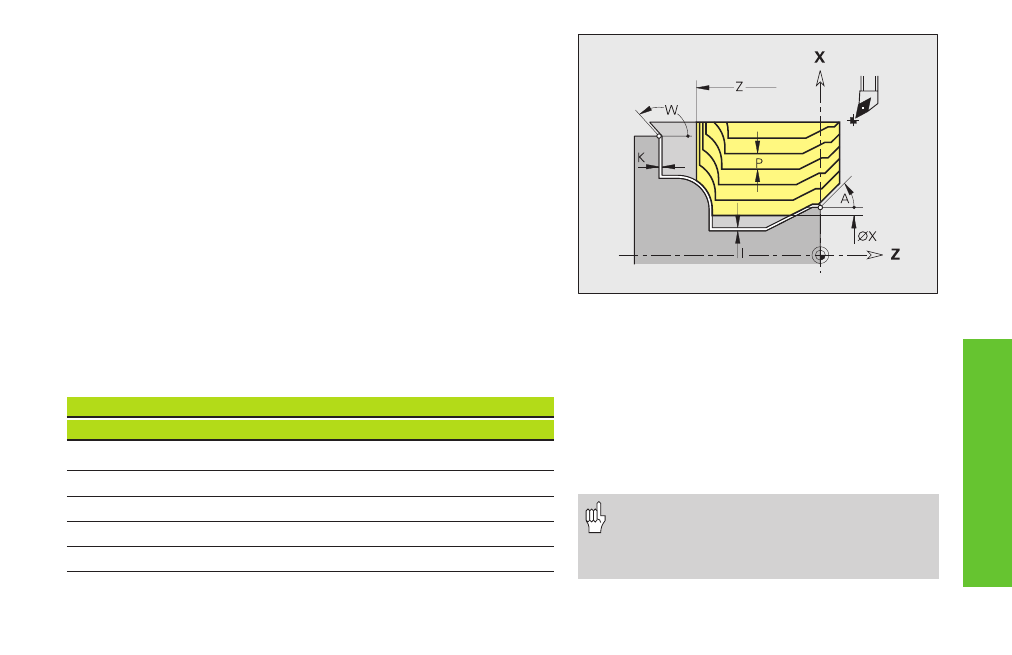

G830 usine (ébauche) parallèlement au contour la zone de contour
décrite par „NS, NE“.
Paramètres
NS, NE: Numéro de séquence de début, de fin (référence à la section de
contour)
P:
Plongée max.
I, K:
Surépaisseurs (I cote de diamètre) – par défaut: 0
X/Z:
Limitation de coupe (cote de diamètre X)
A, W: Angle d'approche, de sortie (référence: axe Z)
■
Angle d'approche – par défaut: 0°/180° (parallèle à l'axe Z)
■
Angle de sortie – par défaut: 90°/270° (perpendiculaire à l'axe Z)
Q:
Type de dégagement en fin de cycle – par défaut: 0
■
Q=0: retour au point initial (G810: sens X puis sens Z)
■
Q=1: positionne l'outil devant le contour fini
■
Q=2: relève l'outil à la distance de sécurité et arrête
V:
Définition chanfrein/arrondi au début/à la fin de la section de
contour – par défaut: 0; le chanfrein/arrondi sera usiné:
■
V=0: au début et à la fin
■
V=1: au début
■
V=2: à la fin
■
V=3: pas d'usinage
■
V=4: seul le chanfrein/l'arrondi sera usiné – et
non l'élément de base (condition requise: la
section du contour est composée d'un élément
de contour)
D:
Occultation d'éléments (agit sur l'usinage de
dégagements, de tournages libres: cf. tableau)
– par défaut: 0
• La correction du rayon de la dent sera
exécutée
• Les surépaisseurs (G57/G58) seront prises
en compte
