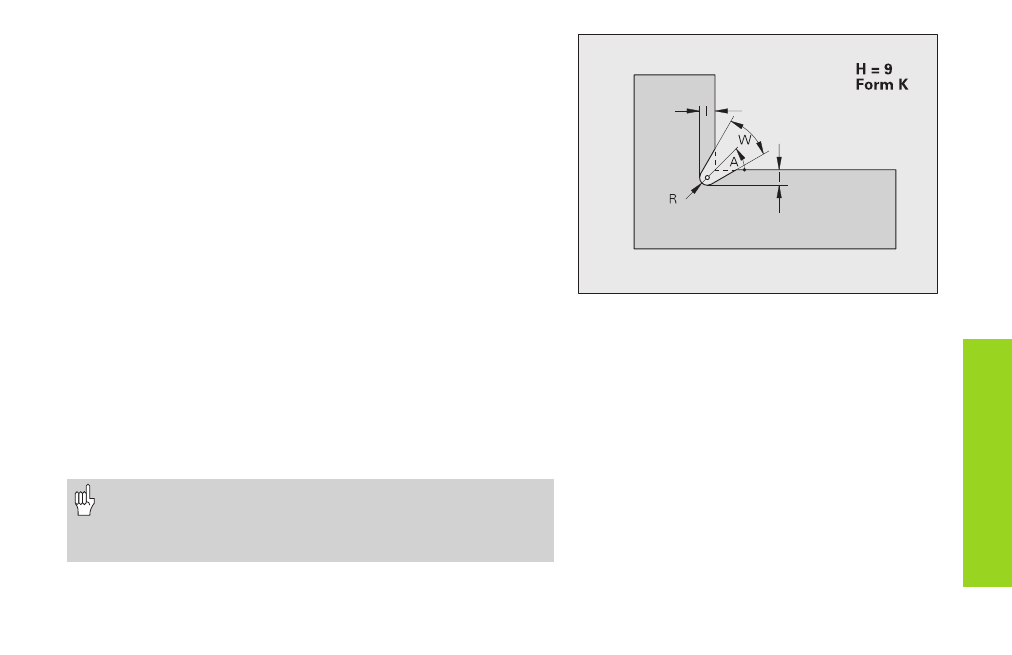

Dégagement de forme K (H=9)
Dégagement de forme K (H=9)
Paramètres
I:
Profondeur du dégagement
R: Rayon dégagement – pas d'introduction: L'élément circulaire ne
sera pas usiné
W: Angle d'ouverture du dégagement
A: Angle par rapport à l'axe longitudinal – par défaut: 45°
Filet (standard) G34-Géo
G34 définit des filets simples ou enchaînés, externes ou internes (filet à
pas fin ISO métrique DIN 13, série 1). Vous enchaînez les filets en
programmant successivement plusieurs séquences G01/G34.
Paramètres
F:
Pas de vis – pas d'introduction: Pas de vis à partir du tableau
standard
• Avant G34 ou dans la séquence CN avec G34, vous devez
programmer un élément de contour linéaire en tant qu'élément
de référence.
• Le filet est usiné avec G31.
El
é
ments de f
o
rm
e
pour d
é
finition du contour
