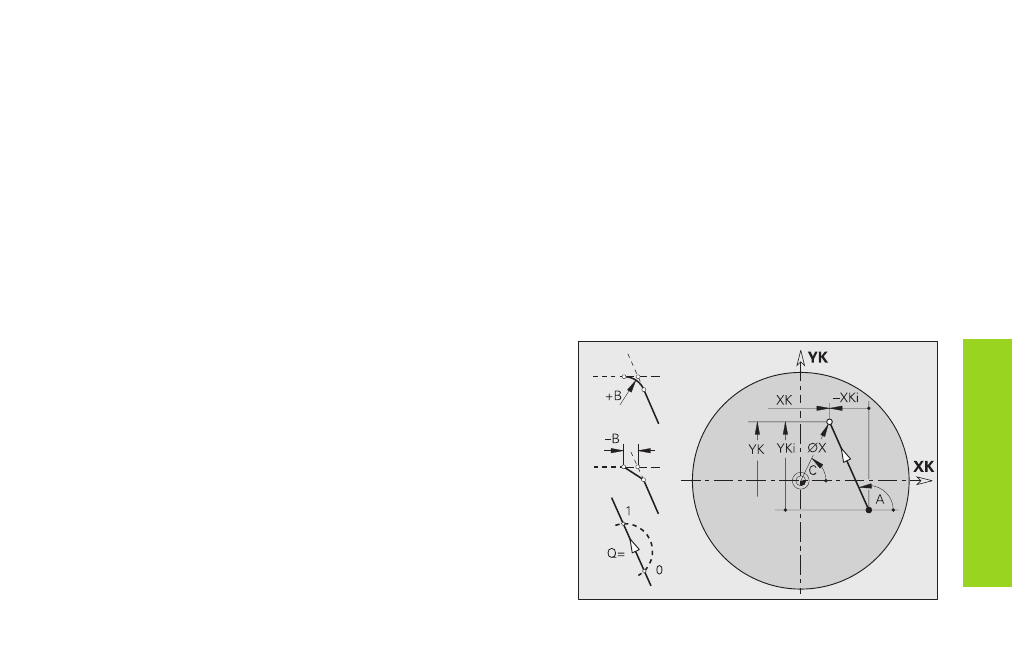

Droite sur le contour de la face frontale G101-Géo
G101 définit une droite sur un contour situé sur la face frontale/arrière.
Paramètres
X, C: Point final en coordonnées polaires (diamètre, angle final)
XK,YK: Point final en coordonnées cartésiennes
A:
Angle par rapport à l'axe positif XK
B: Chanfrein/arrondi
■ B aucune introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
Q: Point d'intersection – par défaut: 0
■ Q=0: point d'intersection proche
■ Q=1: point d'intersection éloigné
Point initial du contour sur la face frontale G100-Géo
G100 définit le point initial d'un contour situé sur la face frontale/arrière.
Paramètres
X, C: Point initial en coordonnées polaires (diamètre, angle initial)
XK,YK: Point initial en coordonnées cartésiennes
