HEIDENHAIN CNC Pilot 4290 Pilot - Manuel (Page 18)

18

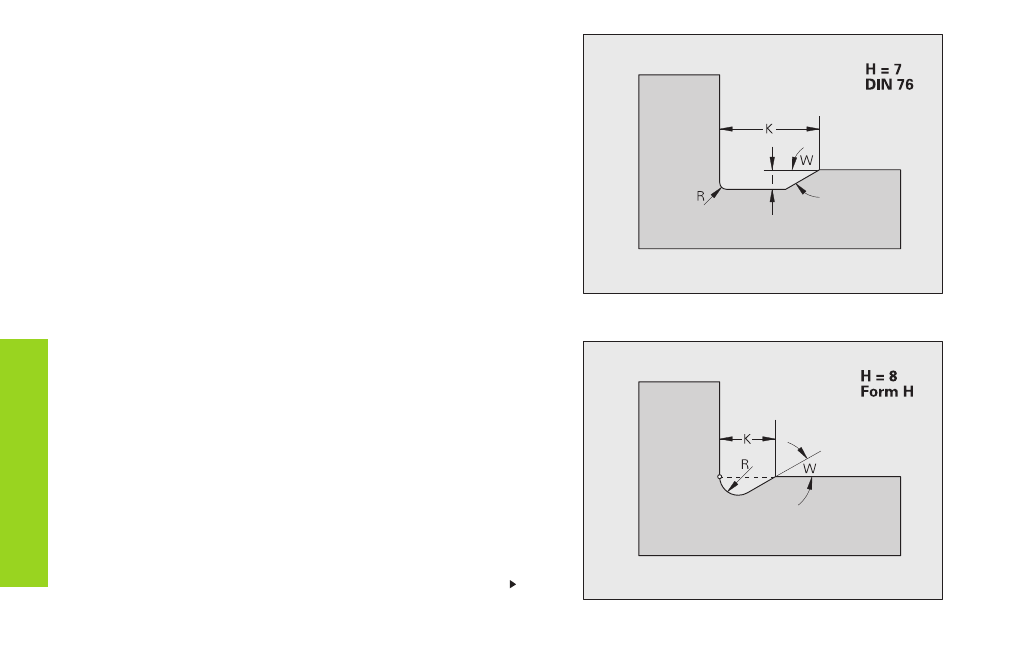

Dégagement DIN 76 (H=7)
Dégagement DIN 76 (H=7)
Paramètres
I:
Profondeur du dégagement (cote de rayon)
K: Largeur du dégagement
R: Rayon du dégagement (aux deux angles du dégagement) - par
défaut: R=0,6*I
W: Angle du dégagement – par défaut: 30°
Suite: cf. page suivante
Dégagement de forme H (H=8)
Dégagement de forme H (H=8)
Si vous n'introduisez pas W, il sera calculé avec K et R. Le point final du
dégagement est alors situé sur l'„angle de contour“.
Paramètres
K:
Largeur du dégagement
R: Rayon dégagement – pas d'introduction: L'élément circulaire ne
sera pas usiné
W: Angle de plongée – pas d'introduction: W sera calculé
El
é
ments de f
o
rm
e
pour d
é
finition du contour
