74
Cycles de filetage
Cycle de filetage G31
G31 crée des filets définis avec G24-, G34- ou G37-Géo. G31 usine
également des filets enchaînés et multiples.
Longueur d'approche, de dépassement: Si vous ne programmez pas
„B, P“, la CNC PILOT calcule la longueur à partir des dégagements ou
gorges voisines. S'il n'existe ni dégagement ni gorge, la commande utilise
la „longueur d'approche/de sortie du filet“ du paramètre d'usinage 7.
Paramètres
NS:
Numéro de séquence (référence à l'élément de base G1-Géo de la
définition du contour du filet)
I: Plongée max.
B, P: Longueur d'approche, longueur de dépassement
D:
Sens de coupe (référence: sens défini pour l'élément de base) –
par défaut: 0;
■ D=0: sens identique
■ D=1: sens inverse
V: Mode plongée – par défaut: 0;
■ V=0: section de coupe constante pour toutes les coupes
■ V=1: plongée constante
■ V=2: avec répartition de passes restante – Si la division
profondeur du filet/plongée donne un reliquat, ce „reste“ est
valable pour la première plongée. La „dernière coupe“ est répartie
en 1/2, 1/4 et 1/8 de coupe.
■ V=3: sans répartition de passe restante - la plongée est calculée
à partir du pas de vis et de la vitesse de rotation

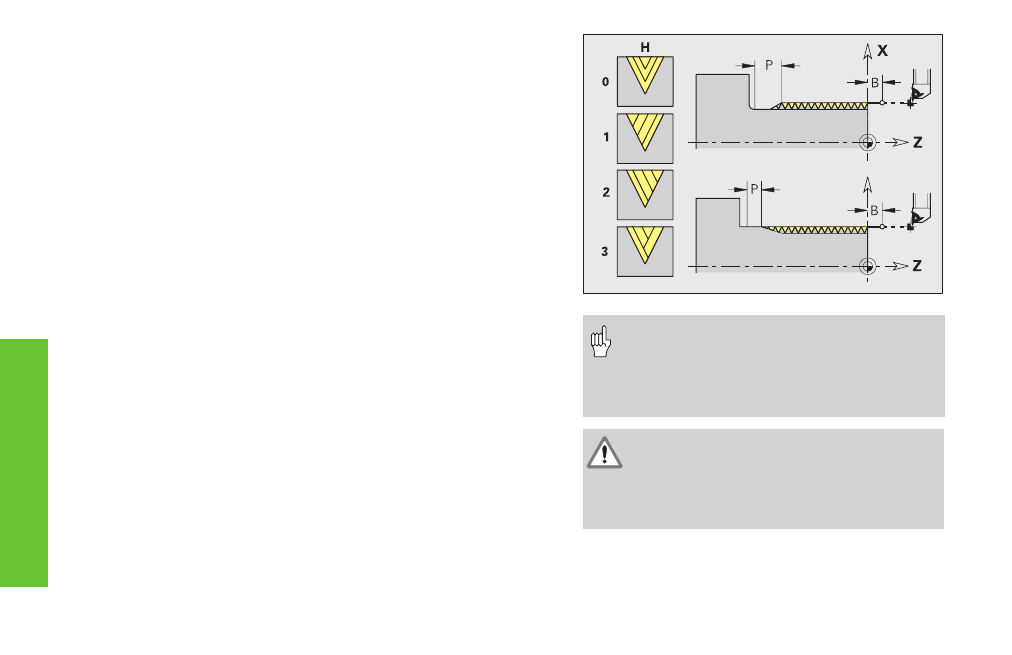

H: Type de décalage – par défaut: 0
■ H=0: sans décalage
■ H=1: décalage à partir de la gauche
■ H=2: décalage à partir de la droite
■ H=3: décalage alternativement droite/gauche
Q: Nombre de rotations à vide après la dernière coupe – par défaut: 0
C: Angle initial – par défaut: 0
• „Arrêt avance“ agit à la fin d'une coupe de
filetage.
• Le potentiomètre d'avance n'agit pas.
• Si la pré-commande n'est pas activée, ne
pas utiliser le potentiomètre de broche !
Attention, risque de collision !
Un risque de collision existe si la „longueur de
dépassement P“ est trop importante. Vous
pouvez vérifier la longueur de dépassement
avec la simulation graphique.
