G112-Géo

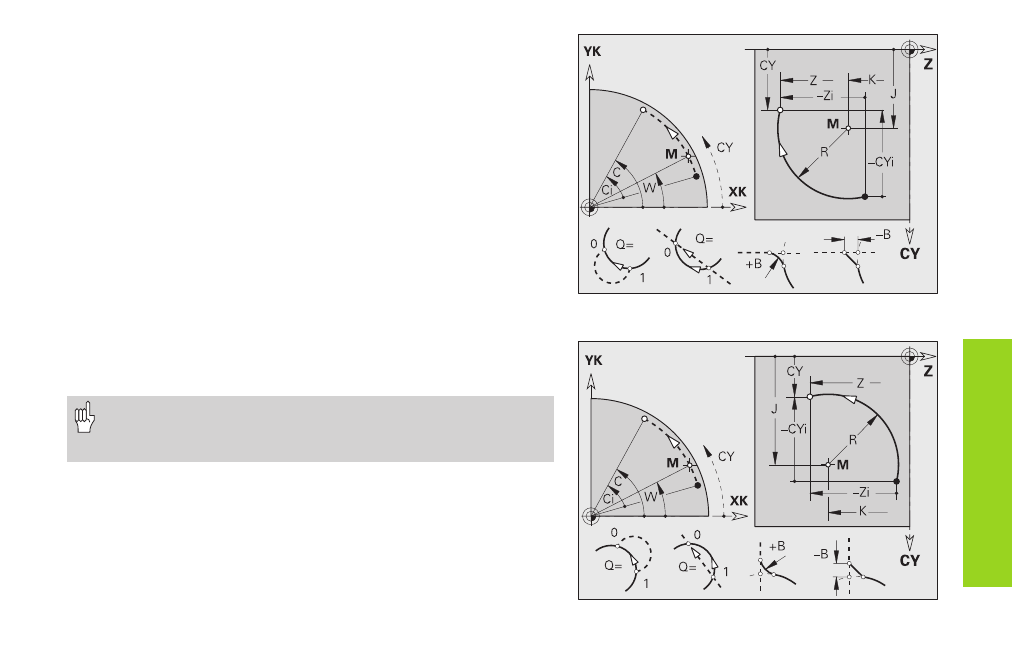

Arc de cercle dans contour sur le pourtour G112-/
G113-Géo
G112/G113 définit un arc de cercle sur un contour situé sur le pourtour.
Sens de rotation: cf. figure d'aide.
Paramètres
Z, C: Point final, angle final
CY:
Angle final comme „cote de segment“
R: Rayon
K: Centre (dans le sens Z)
W: Angle du centre
J: Angle du centre comme „cote de segment"
Q: Point d'intersection – par défaut: 0
■ Q=0: point d'intersection éloigné
■ Q=1: point d'intersection proche
B: Chanfrein/arrondi
■ B aucune introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
• Programmez soit Z, C ou Z, CY ou K, W ou K, J.
• Programmer soit le „centre“, soit le „rayon“.
• Avec „rayon“: seuls sont possibles les arcs de cercle
‡ 180°
G113-Géo
El
é
ments de base sur
contour du pourtour
