12
El
é
ments de base
pour la d
é
finition du contour

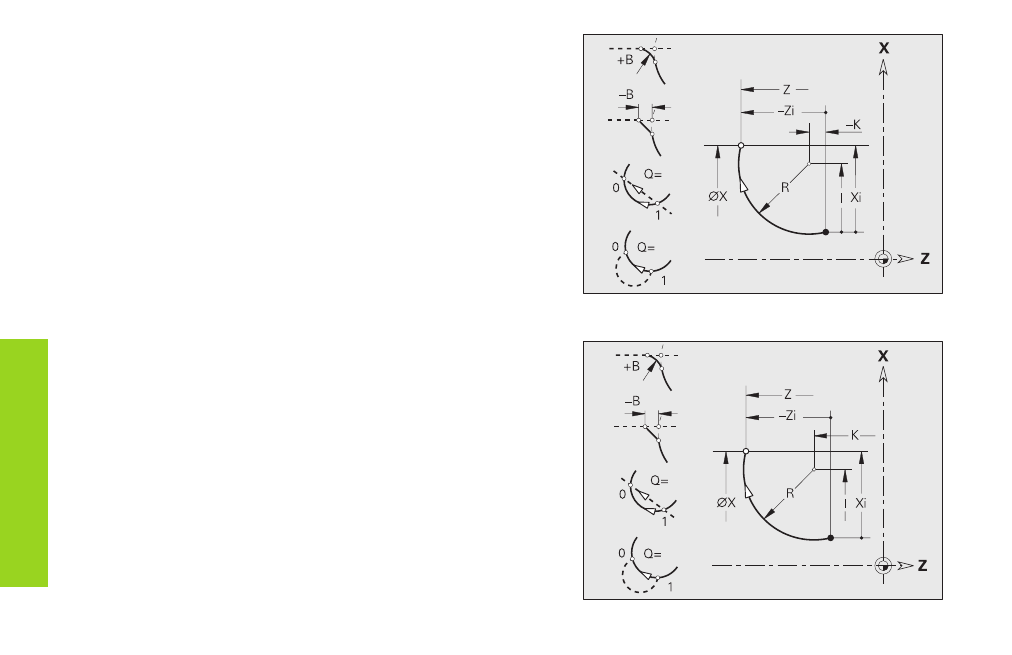

Exemple: G2-Géo
Arc de cercle sur contour de tournage
G2/G3-Géo – cotation du centre en incrémental, G12/G13-Géo – en
absolu
G2/G3 ou G12/G13 définissent un arc de cercle sur un contour de tour-
nage. Sens de rotation: cf. figure d'aide.
Paramètres
X, Z: Point final (cote de diamètre X)
R:
Rayon
Q: Point d'intersection – par défaut: 0
■ Q=0: point d'intersection éloigné
■ Q=1: point d'intersection proche
B: Chanfrein/arrondi à la fin de l'arc de cercle
■ B pas d'introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
E: Facteur d'avance spéciale (0 < E † 1) – par défaut: 1
(avance spéciale = avance active * E)
Avec G2/G3:
I:
Centre incrémental (distance point initial – centre comme cote de
rayon)
K: Centre incrémental (distance point initial – centre)
Avec G12/G13:
I:
Centre absolu (cote de rayon)
K: Centre absolu
Exemple: G12-Géo
