Page 87: Ouvrir et introduire des programmes 3.2
Ouvrir et introduire des programmes
3.2
3
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
87
3.2
Ouvrir et introduire des programmes
Structure d'un programme CN en format DIN/ISO
Un programme d’usinage est constitué d’une série de séquences

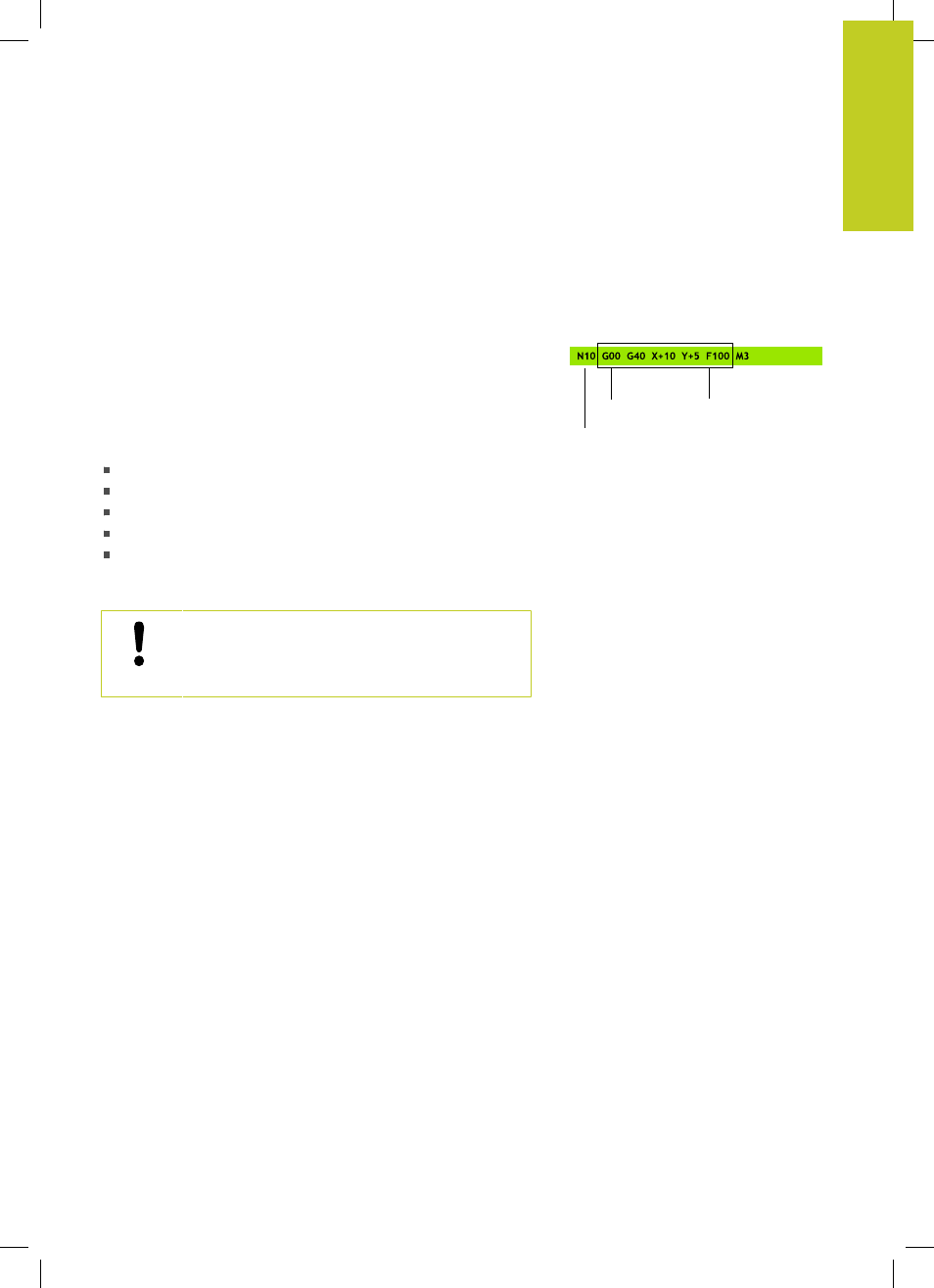

de programme. La figure de droite indique les éléments d’une
séquence.
La TNC numérote automatiquement les séquences d’un
programme d’usinage en fonction du paramètre machine
blockIncrement
(105409). Le paramètre machine
blockIncrement
(105409) définit l'incrément de numérotation des séquences.
La première séquence d'un programme comporte
%, le nom du
programme et l'unité de mesure utilisée.
Les séquences suivantes contiennent les informations sur :
la pièce brute
les appels d'outils
l'approche à une position de sécurité
les avances et vitesses de rotation
Mouvements de contournage, Cycles et autres fonctions
La dernière séquence d'un programme est caractérisée par
N99999999, le nom du programme et l'unité de mesure utilisée.
HEIDENHAIN recommande, après l'appel d'outil,
d'aller systématiquement à une position de sécurité
pour assurer un début d'usinage sans collision !
Block number
Path function
Words
Block
