Page 416: Définition du point d'origine avec palpeur 3d

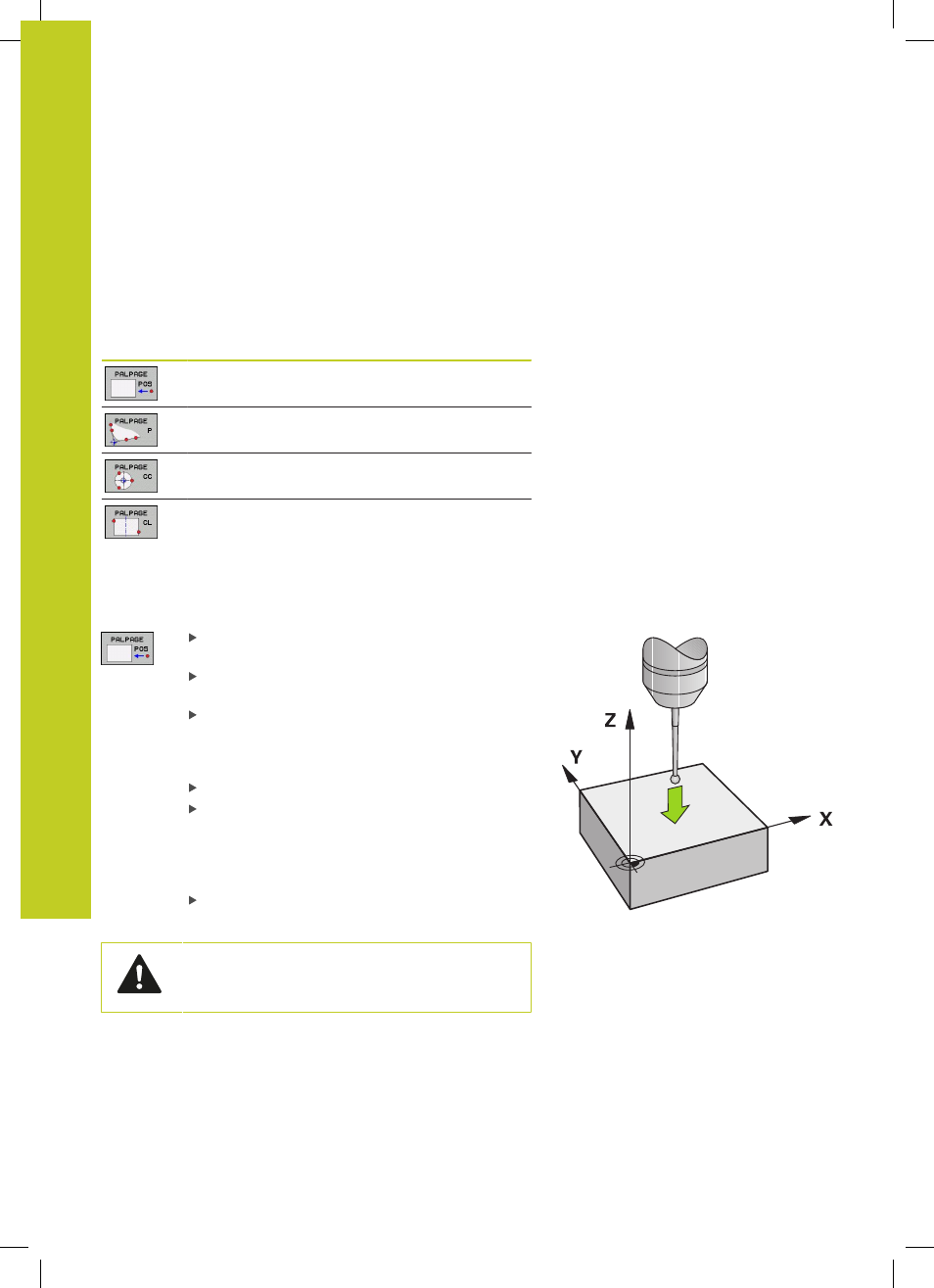

![background image](/files/816032/content/doc416.png)
Mode manuel et réglages
13.8 Définition du point d'origine avec palpeur 3D
13
416
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
13.8
Définition du point d'origine avec
palpeur 3D
Résumé
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie :
Softkey
Fonction
Page
Initialiser le point d'origine sur un axe
donné avec
Initialisation d'un coin comme point
d'origine
Initialisation du centre de cercle
comme point d'origine
Ligne médiane comme point
d'origine
Initialisation de la ligne médiane
comme point d'origine
Initialiser un point d'origine sur un axe au choix
Sélectionner la fonction de palpage : Appuyer sur
la softkey
PALPAGE POS.
Positionner le palpeur à proximité du point de
palpage
Sélectionner simultanément le sens de palpage
et l'axe sur lequel doit être initialisé le point de
référence, par ex. palpage de Z dans le sens Z–:
Sélectionner par softkey
Palper : Appuyer sur la touche START externe
Point de référence : Indiquer la coordonnée
nominale et valider avec la softkey
initial. point
de référence, voir "Inscrire les valeurs de mesure
à partir des cycles palpeurs dans le tableau de
points zéro", Page 406
Quitter la fonction de palpage : Appuyer sur la
softkey
END
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
