Programmation : paramètres Q
9.12 Exemples de programmation
9
308
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014

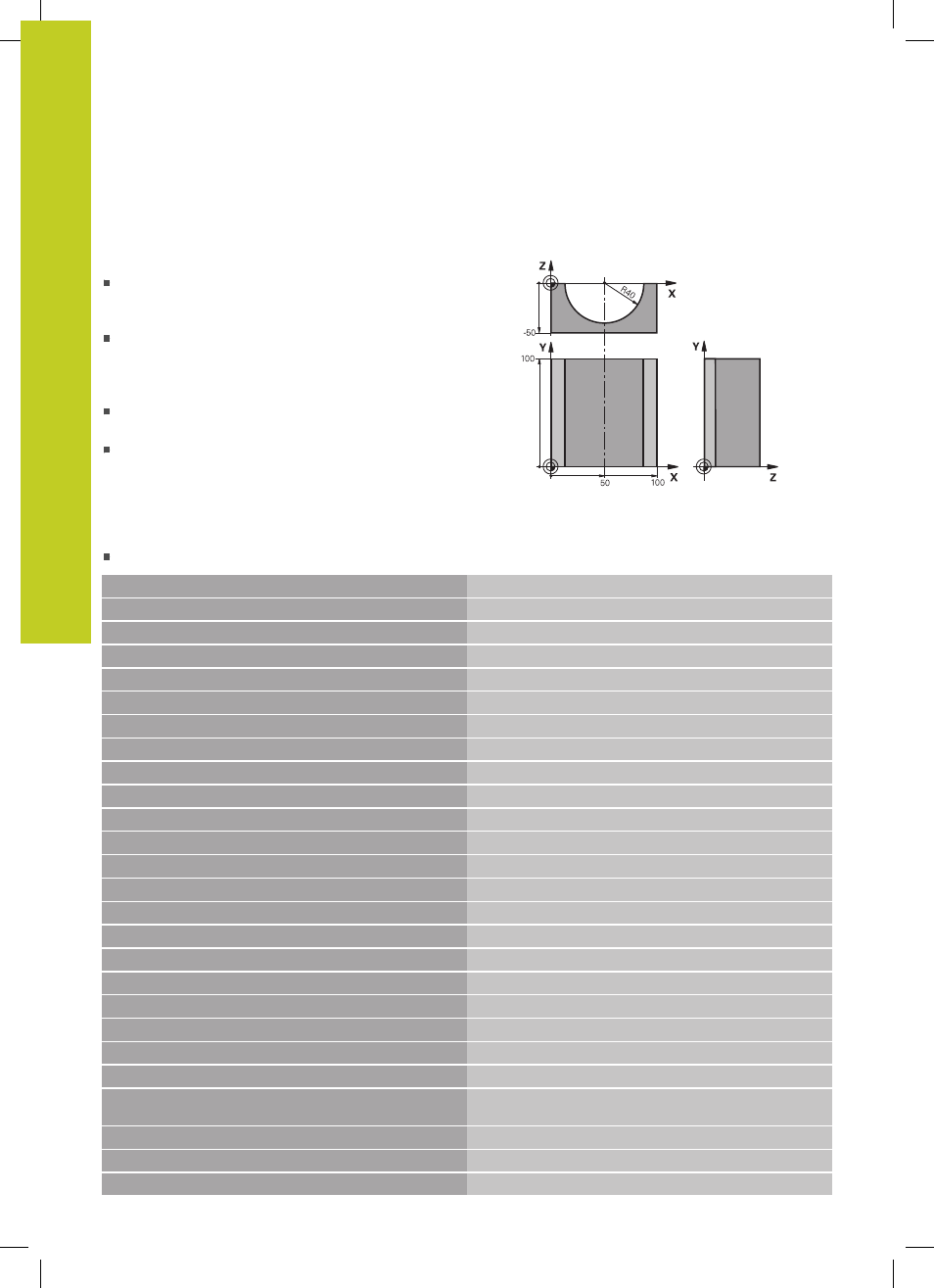

Exemple : cylindre concave avec fraise à bout
hémisphérique
Déroulement du programme
Le programme est valable avec une fraise à bout
hémisphérique, la longueur d'outil se réfère au centre
de l'outil
Le contour du cylindre est constitué de nombreux
petits segments de droite (à définir avec Q13). Plus il
y a de coupes programmées et plus le contour sera
lisse.
Le cylindre est fraisé par coupes longitudinales (dans
ce cas : parallèles à l’axe Y)
Vous définissez le sens de fraisage avec l'angle initial
et l'angle final dans le plan :
Usinage dans le sens horaire :
Angle initial > angle final
Usinage dans le sens anti-horaire :
Angle initial < angle final
Le rayon d'outil est corrigé automatiquement
%ZYLIN G71 *
N10 D00 Q1 P01 +50 *
Centre de l’axe X
N20 D00 Q2 P01 +0 *
Centre de l’axe Y
N30 D00 Q3 P01 +0 *
Centre de l'axe Z
N40 D00 Q4 P01 +90 *
Angle initial dans l'espace (plan Z/X)
N50 D00 Q5 P01 +270 *
Angle final dans l'espace (plan Z/X)
N60 D00 Q6 P01 +40 *
Rayon du cylindre
N70 D00 Q7 P01 +100 *
Longueur du cylindre
N80 D00 Q8 P01 +0 *
Position angulaire dans le plan X/Y
N90 D00 Q10 P01 +5 *
Surépaisseur de rayon du cylindre
N100 D00 Q11 P01 +250 *
Avance plongée en profondeur
N110 D00 Q12 P01 +400 *
Avance de fraisage
N120 D00 Q13 P01 +90 *
Nombre de coupes
N130 G30 G17 X+0 Y+0 Z-50 *
Définition de la pièce brute
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 *
Appel d'outil
N160 G00 G40 G90 Z+250 *
Dégager l'outil
N170 L10,0 *
Appeler l’usinage
N180 D00 Q10 P01 +0 *
Annuler la surépaisseur
N190 L10,0
Appeler l’usinage
N200 G00 G40 Z+250 M2 *
Dégager l'outil, fin du programme
N210 G98 L10 *
Sous-programme 10 : usinage
N220 Q16 = Q6 - Q10 - Q108 *
Calcul du rayon du cylindre en fonction de l'outil et de la
surépaisseur
N230 D00 Q20 P01 +1 *
Initialiser le compteur
N240 D00 Q24 P01 +Q4 *
Copier l'angle initial dans l'espace (plan Z/X)
N250 Q25 = ( Q5 - Q4 ) / Q13 *
Calculer l'incrément angulaire
