Interface Ethernet 16.11
16
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
485
16.11
Interface Ethernet
Introduction
En standard, la TNC est équipée d'une carte Ethernet pour
connecter la commande au réseau en tant que client. La TNC
transfère les données au moyen de la carte Ethernet
avec le protocole
smb (
s
erver
m
essage
b
lock) pour les
systèmes d'exploitation Windows ou
avec la famille des protocoles
TCP/IP (Transmission Control
Protocol/Internet Protocol) et avec le NFS (Network File System)
Possibilités de connexion
Vous pouvez connecter la carte Ethernet de la TNC via la prise
RJ45 (X26,100BaseTX ou 10BaseT) soit à votre réseau ou soit
directement à un PC. La connexion est isolée galvaniquement de
l'électronique de la commande.
Pour la connexion 100BaseTX ou 10BaseT, utilisez un câble Twisted
Pair en vue de connecter la TNC à votre réseau.
La longueur maximale du câble entre la TNC et un
point de jonction dépend de la classe de qualité
du câble et de son enveloppe ainsi que du type de
réseau (100BaseTX ou 10BaseT).
Vous pouvez également connecter à peu de frais
la TNC directement à un PC équipé d’une carte

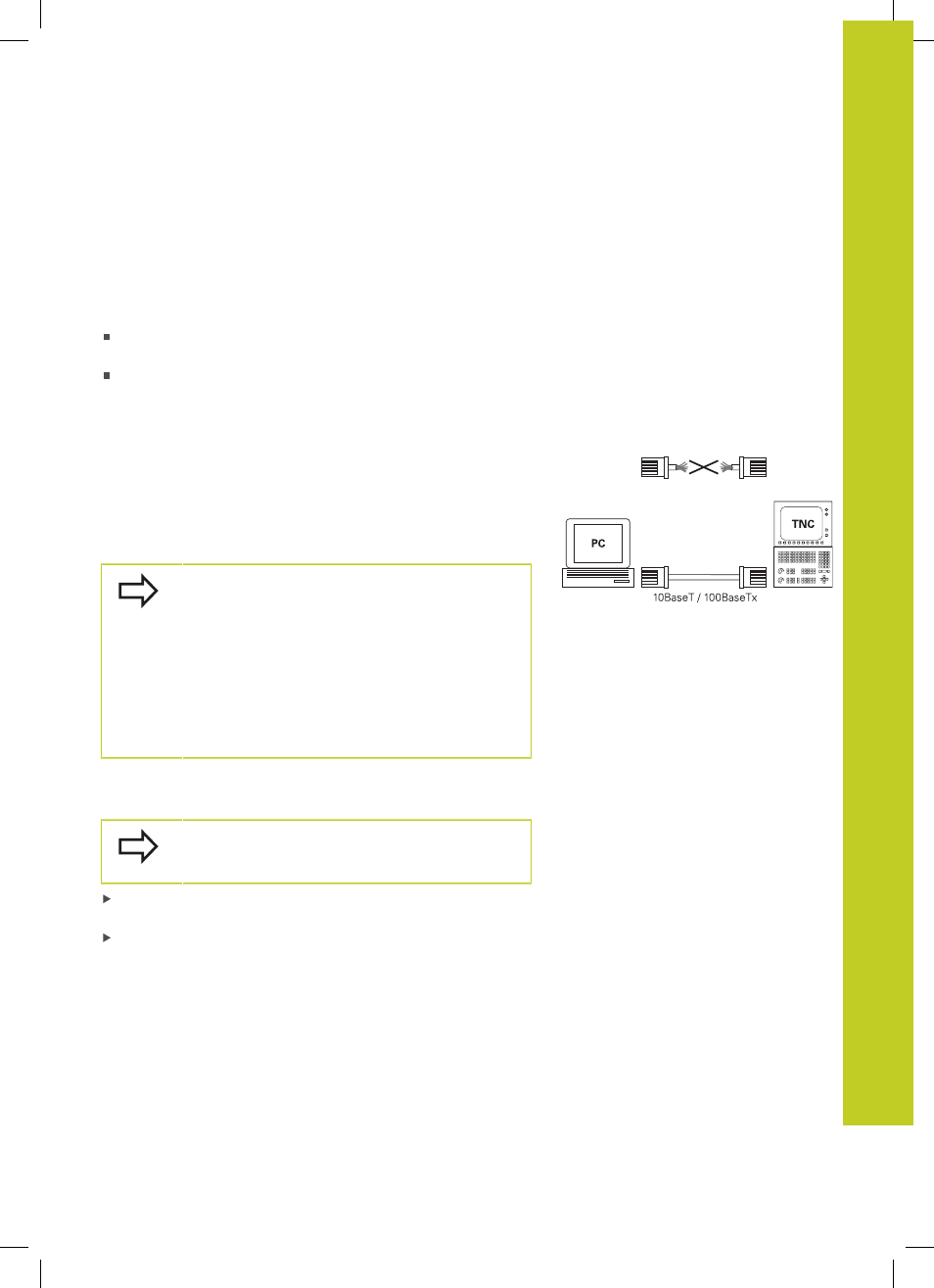

Ethernet. Pour cela, connectez la TNC (raccordement
X26) et le PC avec un câble croisé Ethernet
(désignation commerciale : câble patch croisé ou
câble STP croisé)
Configuration de la TNC
Faites configurer les paramètres réseau de la TNC
par un spécialiste réseau.
Appuyez sur la touche MOD en mode
Programmation et
entrez le code de validation NET123.
Dans le gestionnaire de fichiers, appuyez sur la softkey
RESEAU.
La TNC affiche la fenêtre principale de configuration du réseau
